SuperHアルファボードシリーズ

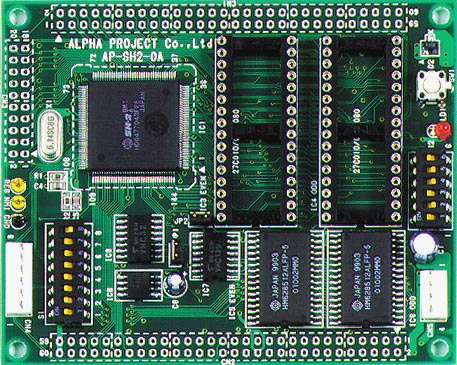

SH7043搭載CPUボード
AP-SH2-0A
¥32,000(税抜)販売終了品
2003年3月試作・機器組込み用途に最適な、SH7043を搭載したシンプルなRISCボードコンピュータです。
外部拡張に必要な信号はすべて外部接続コネクタへ引き出してありますので、各種試作や小ロット製品への適用など幅広い対応が可能です。
開発ツール VisualMonitor 対応
特長
- 動作周波数 24.576MHz
- 2chのシリアルポート
- 44bitのパラレルポート
- 5chの16ビットインテグレーテッドタイマユニット
- 8chの10ビットA/D
- 外部割込み9本
- MAX 2MByteのROMを実装可能
- CPUバスをすべてコネクタ上に出力しているため、システムの拡張が容易
- 16ビットバス対応
- ボード上のROM、RAMを切り離すことが可能
- スタートアップ、タイマ割込等のサンプルプログラム付属
仕様
CPU | SH7043 |
---|---|
クロック | 6.144MHz(最大24.576MHz) |
メモリ |
|
シリアル |
|
パラレル I/O | 入出力 98本 入力 8本 |
タイマ/カウンタ |
|
リセット | リセットSWを搭載 |
割込み | 割り込みコントローラ内蔵 外部 9本 内部43本 |
拡張コネクタ※1 | 60pinコネクタ×2(2.54mmピッチ)※未実装 20pinコネクタ×1(2.54mmピッチ)※未実装 |
電源 | DC5V ±5% |
消費電力 | 150mA/MAX |
基板寸法 | 100×80mm(コネクタ、突起物除く) |
付属品 | マニュアル、回路図、電源ハーネス、サンプルプログラム |
|
ダウンロード
ご注意ご使用の前にご確認ください。
- 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。 - 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。 - サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
- サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。 - ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント | バージョン | 更新日 |
---|---|---|
AP-SH2-0A ハードウェアマニュアル | 3.0 | 1998/12/01 |
AP-SH2-0A ブロック図 | - | - |
サンプルプログラム | バージョン | 更新日 |
---|---|---|
Readme.txt | - | - |
AP-SH2-0A サンプルプログラム | 2.01 | 2001/08/01 |
