BeagleBone Black拡張ボード

XG-BBEXT

¥59,800(税抜)販売終了品

【2017年2月末日】 保守・販売終了のご案内

LinuxAndroid対応

XG-BBEXTはBeagleBone Blackをベースとした機能拡張ボードです。

静電容量式タッチパネルLCDをはじめ、GPS、加速度、磁気、温度など多彩なセンサを搭載しています。また、標準でLinuxとAndroidに対応し、サンプルプログラムも付属していますので、すぐにソフトウェアの開発や評価をはじめることができます

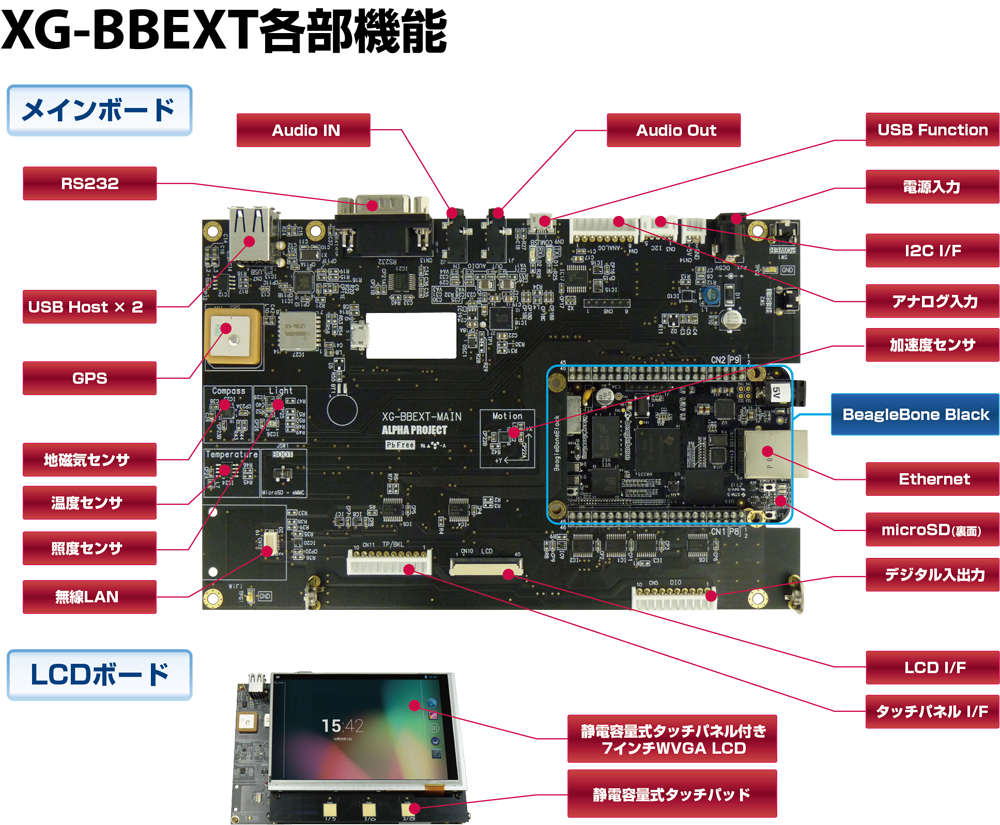

拡大画像1拡大画像2

特長

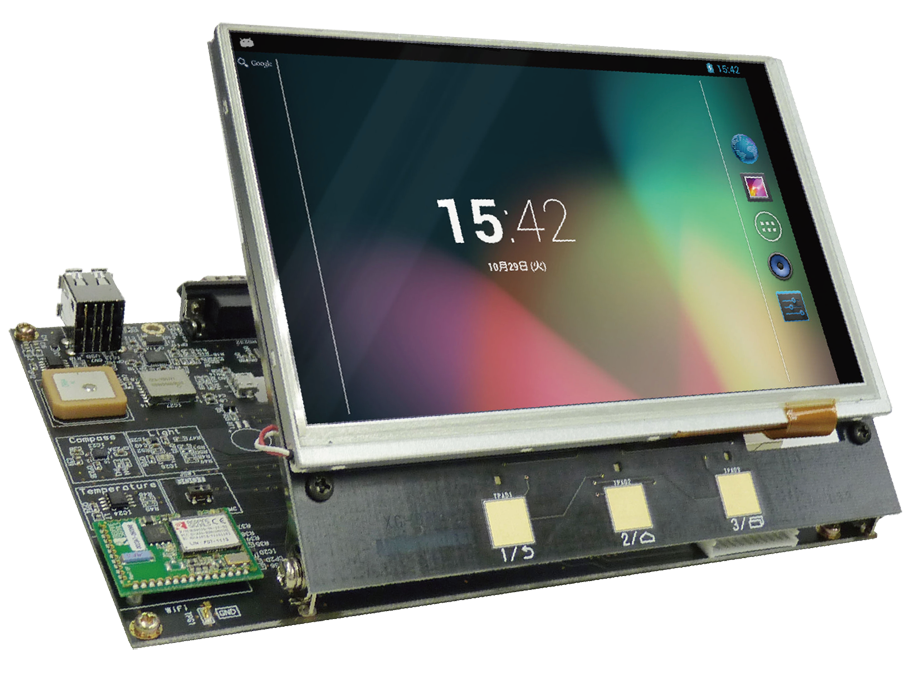

可動式LCDパネル

仕様

XG-BBEXT

CPU BeagleBone Black
Arm® Cortex®-A8コア
1GHz
eMMC
2GByte
DDR3 SDRAM
512MByte
LCD I/F TFT7インチカラーLCD WVGA(800x480) LEDバックライト
タッチパネル 静電容量式タッチパネルマルチタッチ対応(2ポイント)
操作スイッチ
オンボード 静電容量式タッチパッド
3個
オーディオ入出力
ステレオ出力 ミニジャック
1ch
ステレオ入力 ミニジャック
1ch
GPS GPS、Galileo、準天頂、SBAS対応
加速度センサ
3軸 ±1.5G
分解能6ビット
加速度センサ
3軸 ±8.1ガウス
分解能12ビット
温度センサ
-25~125℃
分解能9ビット
照度センサ 最大 10000lx
USB I/F
USB HOST High-Speed対応
2ch (オンボードHUB経由)
USB Function
1ch (USB/シリアル変換)
RS-232 D-SUB 9pin (TXD/RXD)
無線LAN(オプション) IEEE802.11b/g/n
外部I/F
  • I2C I/Fコネクタ
  • アナログ入力コネクタ
  • デジタル入出力コネクタ
電源 DC5V/2A
基板寸法 200x130mm 高さ最大140mm
付属品 DVD-ROM、ACアダプタ、USBケーブル(MicroB)、USBケーブル(MiniB)、5pinハーネス、MicroSDカード、スペーサ、ねじ

BeagleBone Black

CPU
  • Sitara™ AM335x Cortex®-A8コア
  • 最大動作周波数 1GHz
メモリ
Embedded MMC
2GByte(8bit幅)
DDR3 SDRAM
512MByte(16bit幅)
グラフィックアクセラレータ PowerVR SGX530
Ethernet I/F 10/100BASE-TX RJ-45
USB I/F
USB HOST High-Speed対応
1ポート※1
USB Function
1ポート
ビデオ出力 HDMI 1280x1024(Max)※2
オーディオ出力 HDMI ステレオ※3
SD/MMC カード I/F microSD
I/O電圧 3.3V
  • ※1USB-HOSTはXG-BBEXTに接続されます。
  • ※2HDMIはXG-BBEXTのLCD I/Fと排他使用です。
  • ※3AudioはXG-BBEXTのAUDIO IN/OUTと排他使用です。

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
  6. 「XG-BBEXT」には、Linux等のオープンソースソフトウェア(OSS)が含まれます。
    オープンソースソフトウェア(OSS)につきましては各ソフトウェアの利用規約に基づきご利用ください。
マニュアル・ドキュメント バージョン 更新日
XG-BBEXT ハードウェアマニュアル 1.0 2014/03/20
XG-BBEXT Linuxインストールマニュアル(ダイジェスト版) - -
XG-BBEXT Linuxソフトウェアマニュアル(ダイジェスト版) - -
XG-BBEXT Androidインストールマニュアル(ダイジェスト版) - -
XG-BBEXT Androidソフトウェアマニュアル(ダイジェスト版) - -
ファイルセンター パスワード バージョン 更新日
XG-BBEXT Linux開発キット vpn_key - -
XG-BBEXT Android開発キット vpn_key - -
XG-BBEXT 回路図、データシート、ドライバ vpn_key - -

アクセスには、該当製品のご購入と事前の「ユーザー登録」が必要です。
ユーザー登録前のお客様は「技術的な質問」よりお問い合わせください。
(販売終了品のため「ユーザー登録」フォームからはご登録ができません。)
