周辺拡張アダプタ

Bluetoothアダプタ

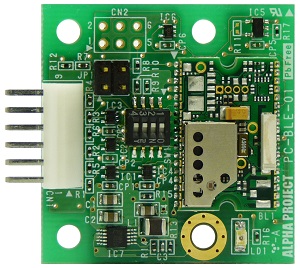

PC-BLE-01

¥8,800（税抜）販売終了品

【2017年12月】　保守・販売終了のご案内

PC-BLE-01は、Bluetooth Low Energy（シングルモード）に対応したシリアルインタフェース接続のBluetoothアダプタです。

PC-BLE-01は技術基準適合認証取得済みで、安価に面倒な手続きなしで組込み機器にBluetooth機能を追加できます。

弊社製CPUボード「AlphaBoardシリーズ」に接続する場合は、ボードのシリアルコネクタと接続するだけでご利用いただけます。

特長

仕様

対応ボード
SH4A-Multi
AP-SH4AD-0A
SH-4A
AP-SH4A-0A/ AP-SH4A-1A/ AP-SH4A-2A/ AP-SH4A-3A/ AP-SH4A-4A
SH-4
AP-SH4-1A
SH-3
AP-SH3-1A/ AP-SH3-2A/ AP-SH3D-1A/ AP-SH3D-2A
SH2A-Dual
AP-SH2AD-0A
SH-2A
AP-SH2A-0A/ AP-SH2A-1A/ AP-SH2A-2A/ AP-SH2A-3A/ AP-SH2A-4A/AP-SH2A-5A/ AP-SH2A-6A
SH-2
AP-SH2F-2A/ AP-SH2F-4A/ AP-SH2F-5A/ AP-SH2F-7A/ AP-SH2F-8A/AP-SH2F-9A/ AP-SH2F-10A/ AP-SH2F-11A/ AP-SH2F-12A
RX
AP-RX64M-0A/AP-RX63N-0A/ AP-RX63TL-0A/AP-RX62N-0A/ AP-RX62T-0A/ AP-RX62G-0A/AP-RX111-0A
RZ
AP-RZA-0A
XG
XG-1808/ XG-3352/ XG-3358/ XG-3517/ XG-3730
Bluetoothモジュール cB-OLS425i-04 (Connect Blue)
Bluetooth規格 Bluetooth Low Energy シングルモード
周波数帯域 2.4GHz
プロトコル GAP/GATT
対応デバイス Bluetooth Low Energyに対応したiOS / Androidデバイス
シリアルインタフェース 調歩同期式シリアルインタフェース
ボーレート
1200/2400/4800/9600/19200/38400/57600/（115200※1）bps
データ長
8ビット（固定）
ストップビット
1または2bit
パリティ
なし（固定）
フロー制御
あり または なし
取得認証 工事設計認証(日本)、FCC(米国)、R&TTE(欧州)、IC(カナダ)
コネクタ ナイロンコネクタ 2.5mmピッチ　6pin
電源 DC3.1V～5.5V
消費電流
ストップモード時
Typ　0.9mA
接続時（平均値）
Typ　11mA
接続時（ピーク値）
Typ　20mA
動作環境 -10～70℃（結露なし）
基板寸法 38×38mm（コネクタ、突起物除く）
付属品 シリアル I/Fケーブル、短絡ソケット
※1シリアルインタフェースのボーレートは115200bpsに設定することができますが、通信が不安定になる場合がありますので、非推奨としています。57600bps以下のボーレートで使用することを推奨しています。

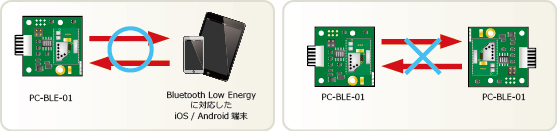

接続例

PC-BLE-01の接続はBluetooth Low Energyに対応したiOS または Androidデバイス のみとなります。
PC-BLE-01 同士の通信または対応Bluetooth 機器以外での通信はサポートしていません。

iOS 6.0以降対応 iPhone: iPhone4S 以降
iPad: 第 3世代以降
iPod touch: 第 5世代以降
Android 4.3以降対応 Bluetooth Low Energy に対応したAndroid 端末
動作確認端末 : Nexus 7(2013)

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
PC-BLE-01 ハードウェアマニュアル 2.0 2016/12/14
AN179 PC-BLE-01 サンプルプログラム解説 1.0 2013/12/24

製品ご購入後に公開される情報

サンプルプログラム パスワード バージョン 更新日
PC-BLE-01 サンプルプログラム(AP-RX63N-0A)(HEW版) vpn_key 1.0 2013/12/24
PC-BLE-01 サンプルプログラム(AP-RX63N-0A)(CS+版) vpn_key 1.0 2013/12/24
iOSアプリケーションサンプルプログラム vpn_key 2.0 2014/06/16
Androidアプリケーションサンプルプログラム vpn_key 1.0 2013/12/24
Android Source Code ライセンスについて - 1.0 2013/12/24

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合　　お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合　　　　お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
