SuperHアルファボードシリーズ
USBマルチJTAGアダプタ
HJ-LINK/USB Ver2
¥9,800(税抜)販売終了品
【2018年1月末日】 保守・販売終了のご案内

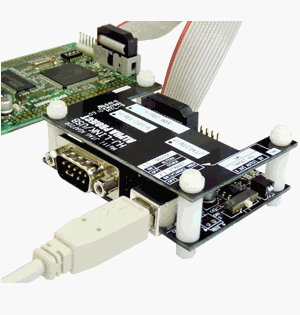

HJ-LINK/USB Ver2は、PCとUSBで接続するマルチJTAGアダプタで、H-UDIとJTAGインタフェースに対応しています。
コントロールソフトウェアやフリーソフトウェアを使用して、CPUデバッグやプログラムダウンロードアダプタとして利用できます。
SuperHマイコンデバッグ
HJ-LINK/USB ダウンロードにて無償公開しているソフトウェアを使用することで、超低価格なSuperHマイコン対応H-UDIデバッガとして動作します。
ArmコアCPUデバッグ
OpenOCDを使用することで、Armコア対応JTAGデバッガとして動作します。
※本製品は、ホビーユースおよび技術習得を目的として企画された商品です。
最低限の動作確認を行っておりますが、全ての動作、機能を保証するものではありませんのであらかじめご了承ください。
業務用途でご検討のお客様は、XrossFinderのご利用をお勧めします。
特長
-
- ルネサス エレクトロニクス社製 SuperHファミリCPU、SH-2、SH-2Aに対応したデバッガソフトを弊社から無償公開しています。
- 本ソフトとHJ-LINK/USB Ver2を組み合わせることで、SH-2、SH-2Aのデバッガとしてお使いいただけます。
- コンパイラはGCC(KPIT社 KPIT GNUSH 推奨)に対応しており、コンパイラを別途購入する必要はありません。
- 無償のデバッグコントロールソフト「HJ-LINK/USB Debugger」と使用方法についてのアプリケーションノートをダウンロードが可能
-
- ArmコアCPUのデバッグ
- HJ-LINK/USB Ver2は、PCのソフトと組み合わせることで、ArmコアCPUのデバッガとしてお使いいただけます。
- OpenOCDなどのフリーソフトウェアを利用したデバッグ環境の構築方法を紹介しており、以下よりアプリケーションノートをダウンロードが可能
-
- シリアル通信コネクタを装備
- シリアルインタフェースコネクタ(D-Sub9pin)を装備しており、USB-シリアル変換アダプタとしてもお使いいただけます。
- D-Sub9pin(EIA-574規格)の全ての信号を制御することができます。
仕様
対応デバイス
SuperH SH-2 | SH7047、SH7083、SH7084、SH7085、SH7086、SH7136、SH7137、SH7144、SH7145、SH7146、SH7149、SH7124、SH7125、SH7125デバッグMCU、SH7211、SH7216、SH7243、SH7262、SH7285、SH7286※1 |
---|---|
Arm® | Arm7、Arm9、Arm Cortex®-M3等 JTAGインタフェースを備えたArmコアCPU |
ハードウェア仕様
USB I/F | USB2.0 HighSpeed/FullSpeed |
---|---|
JTAG I/F | Arm対応JTAGポート:20pinヘッダコネクタ 動作電圧範囲:1.8V~5V |
HUDI I/F | ルネサス エレクトロニクス株式会社 SH-2マイコン対応H-UDIポート:14pinヘッダコネクタ 動作電圧:3.3V/5V |
シリアル I/F | RS-232ポート(PC側では仮想COMポートとして認識) 1ch:D-SUB9pinオスコネクタ サポート信号:TXD/RXD/RTS/CTS/DTR/DSR/RI 最大ボーレート:460.8Kbps |
対応ドライバ | FTDI社D2XX Drivers FT2232Hを搭載 |
基板寸法 | 70×50mm(コネクタ、突起物除く) |
付属品 | HJ-LINK/USB本体 USB ケーブル(A-B) Arm用:20Pin リボンケーブル SH-2用:14Pin リボンケーブル |
ソフトウェア仕様
SuperH SH-2※2※3 | 「HJ-LINK/USB Debugger」 (対応コンパイラ GCC) 「HJ-LINK/USB Debugger for SH7262」(対応コンパイラ SHC/GCC)※4 |
---|---|
Armコア | OpenOCD対応デバッガ |
- ※1SH7262はHJ-LINK/USB Debugger for SH7262のみの対応となります。
- ※2SH-3やSH-4には対応していません。これらマイコンのデバッグにはXrossFinderをご利用ください。
- ※3FlashROMの書込みには対応していません。フラッシュ開発ツールキット、またはFlashWriter EXとXrossFinderをご利用ください。
- ※4HJ-LINK/USB Debugger for SH7262は、Interface誌2010年6月号付属SH-2Aマイコン基板企画に対応したデバッガです。
ダウンロード
ご注意ご使用の前にご確認ください。
- 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。 - 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。 - サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
- サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。 - ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント | バージョン | 更新日 |
---|---|---|
HJ-LINK/USB 取扱説明書 | 2.0 | 2010/05/12 |
HJ-LINK/USB Ver2 取扱説明書 | 1.0 | 2014/03/28 |
XrossFinder マニュアル
(デバッガの使用方法はXrossFinderと同様です) |
5.9 | 2023/10/02 |
AN159 ルネサス エレクトロニクス社SuperHファミリのデバッグ方法 | 1.0 | 2010/04/26 |
AN160 Altera社FPGAのコンフィギュレーション方法 | 1.0 | 2010/04/26 |
AN161 Xilinx社CPLD、FPGAコンフィギュレーション方法 | 1.0 | 2010/04/26 |
AN162 ArmコアCPUのデバッグ方法 | 1.0 | 2010/06/07 |
AN182 HJ-LINK/USBとHJ-LINK/USB Ver2の相違点 | 1.0 | 2014/03/28 |
AN802 H-UDIコネクタ接続例 | 2.5 | 2023/10/02 |
製品ご購入後に公開される情報
SuperH用デバッガソフト | パスワード | バージョン | 更新日 |
---|---|---|---|
HJ-LINK/USB Debugger
デジタル署名を更新しました。バージョンは2010/04/26と同じです。 |
1.1.2.8 | 2013/07/12 | |
HJ-LINK/USB Debugger for SH7262
デジタル署名を更新しました。バージョンは2010/04/26と同じです。 (Interface誌2010年6月号付属SH-2Aマイコン基板企画対応版) |
1.1.2.8 | 2013/07/12 |
パスワードが必要なデータについて
-
1
購入製品の添付紙面よりパスワードをご確認ください。
-
2
公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。
-
3
圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。
製品をご購入済みで、パスワードが見つからないお客様
ユーザー登録を行っていない場合 お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。
ユーザー登録がお済みの場合 お手数ですが、【メールフォーム】よりご連絡をお願いいたします。
なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
外部リンク
- FTDI D2xx デバイスドライバ ダウンロード
- ルネサス エレクトロニクス SuperHファミリ用 C/C++コンパイラパッケージ(評価版ソフトウェア)
- ルネサス エレクトロニクス フラッシュ開発ツールキット(Flash Development Toolkit)
- Arm OpenOCD(Windows® Installer)入手先※公開終了
- FT_Altera.exe 入手先 アルテラのFPGAをUSB経由でJTAG操作する方法
- Xilinx cblsrv-0.1_ft2232 入手先 Amontec JTAGkey-Tiny(FT2232)をXilinx iMPACTから使う
- Interface
