ezTCPシリーズ

TTLシリアル ⇔ 有線LAN

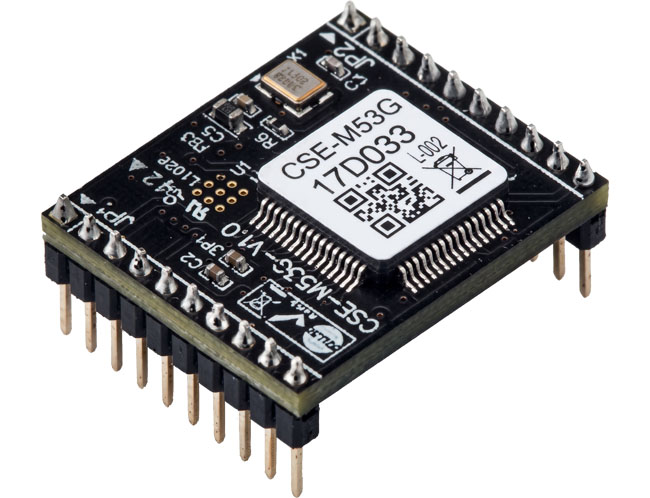

CSE-M53G

ezTCPシリーズは、マイコンや既存の機器のシリアルポートをTCP/IPポートに変換するインテリジェントプロトコルコンバータです。

付属のソフトウェアで簡単に設定できますので、ネットワークアプリケーションの開発コストと開発期間を最小限に抑えることができます。

CSE-M53GのシリアルポートはRS-232通信のほかRS-422/485通信に対応しています。またRS-232通信時は最大921.6Kbpsの高速通信に対応します。

仮想COMポートソフトウェア「TCP-VSP for ezTCP」が無償で利用可能

量産品への組込みをご検討のお客様へ

数百台～数千台単位での提供も可能です。お気軽にお問い合わせください。

イーサネット通信プロトコルスタック内蔵

イーサネット通信プロトコルスタックが搭載されておりRS-232通信とEthernet通信をインテリジェントに相互変換します。
RS-232、RS-422、RS-485対応
10/100BASE-T対応
超小型基板24×20mm
RJ-45 コネクタ(パルストランス内蔵)付属
IPv4/IPv6両プロトコルスタックを内蔵

IPv4のほか、次世代プロトコルであるIPv6にも対応しています。
多様なプロトコルに対応

TCP/IPの他にTELNETやDHCP、DNSやDDNS、PPPoE等のプロトコルに対応しています。
多彩なセキュリティオプション

Ethernet通信ではSSL/TLSセキュア通信のほか、パスワード制限やMACアドレス制限などが可能です。
IPアドレス通知

電源投入時やIPアドレス変更時に、自IPアドレスを通知させることができます。
専用ソフトウェアを使って簡単に設定

Windows® PCで動作する専用ソフトウェア（ezManager）を使い、画面上で簡単に通信条件の設定ができます。
ezManagerには簡易通信機能が付いていますので、ターミナルソフトがないPCでも通信テストを行えます。
仮想COMポートソフトウェア「TCP-VSP for ezTCP」が利用可能

仮想COMポート化により既存のPCアプリケーションの変更が不要です。

LANインタフェース	10/100BASE 1ポート（コネクタ外付け） 10pin（2.0mmピッチ） 1列
シリアルインタフェース	対応規格 RS-232、RS-422、RS-485 同期方式調歩同期式シリアル（TTL）　1ポート通信速度 300bps～921.6Kbps (RS-232通信時) 300bps～230.4Kbps（RS-422/485通信時）
RS-485対応	RTSがTXDEとして動作。TXDEはシリアルデータ送信時にHigh、未送信時にはLowを出力します。
対応プロトコル	IPv4、IPv6、TCP、TCPv6、UDP、UDPv6、ICMP、ICMPv6、ARP、TELNET、DHCP、PPPoE、DNS、DDNS(Dynamic DNS)、COMPort Control Option(RFC2217)
セキュリティ	SSL/TLS、IP・MACフィルタリング、パスワード認証
同時接続数	1つのCOMポートに1接続のみ
FTTH対応	NTT フレッツ光
電源	DC3.3V ±10％
消費電流	Typ　110mA (100BASE) Typ　150mA (10BASE)
使用温度	-40～85℃（結露なし）
基板寸法	24×20mm（コネクタ突起物は除く）
付属品	RJ-45コネクタ（パルストランス内蔵）、10pin レセプタクル 2個
CSE-M53GはCHAP認証に対応していないため、フレッツ光プレミアムではご利用いただけません。また、固定IPアドレスサービスを使用することはできません。

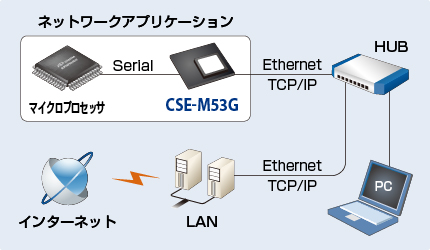

使用例

評価ボード

※ACアダプタ付属。CSE-M53Gは付属しておりません。

マニュアル・ドキュメント	バージョン	更新日
CSE-M53G ハードウェアマニュアル	1.0	2026/09/30
CSE-M53G EVA 取扱説明書	1.0	2026/09/30

データシート	バージョン	更新日
RB1-106BAG1A データシートメーカ(UDE)	-	-
SD1X10-HH データシートメーカ(AUK)	-	-

ファームウェアバージョンアップ情報	バージョン	更新日
history.txt	-	-
CSE-M53G 本体用ファームウェア	2.4A	-

付属ソフトウェア	バージョン	更新日
設定ツール・ライブラリ	-	-
TCP-VSP for ezTCP（仮想COMポートアプリケーション）	-	-
