XGアルファボードシリーズ

AM1707 CPUボード

XG-1707

¥21,800

（税込 ¥23,980）

RoHS対応

    • Arm9

      456MHz
    • 内蔵RAM
      128KB
    • RAM
      64MB
    • ROM
      16MB
    • Ethernet
    • Wi-Fi
    • Bluetooth
    • USB
    • SD
    • LCD
    • CAMERA
    • CAN
  • Linux

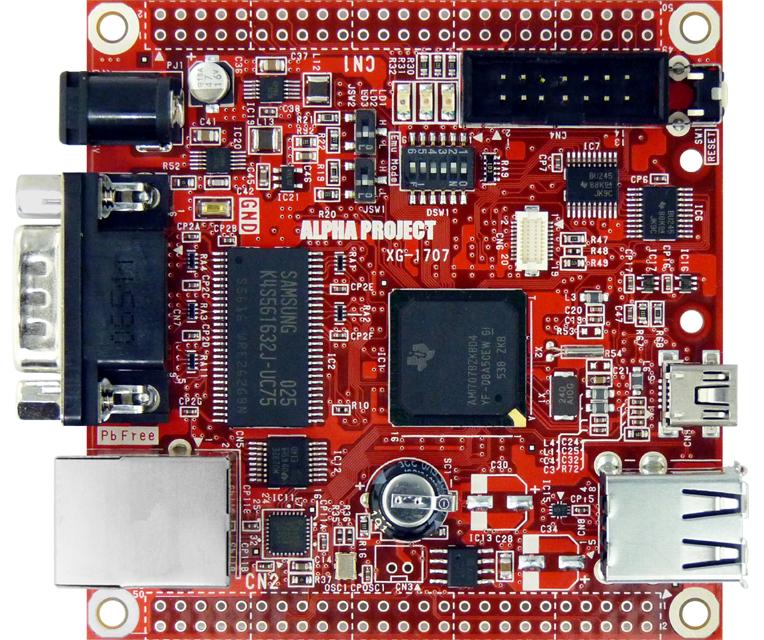

XG-1707はTexas Instruments社製高性能マイクロプロセッサ Sitara™シリーズ Arm9™コア「AM1707」を搭載したCPUボードです。標準OSにLinuxを採用し、小型基板にEthernet、USB、RS-232等の汎用インタフェースを備え、コストパフォーマンスに優れたバリューモデルです。

拡大画像

特長

仕様

CPU Sitara™ AM1707 Arm926EJ-S™
クロック
メインクロック
24MHz水晶振動子
システムクロック(ICLK)
最大456MHz
外部バスクロック
  • EMIFA　最大91.2MHz
  • EMIFB　最大114MHz
メモリ
NOR FlashROM
16MByte（16bit幅）
SDRAM
64MByte（32bit幅）
Ethernet I/F CPU内蔵イーサネットコントローラ　
10/100BASE-TX
1ポート
USB I/F CPU内蔵USBコントローラ
USB2.0 Host/Function（High-Speed対応）
1ポート Host、Functionは排他使用
USB1.1 Host（Full-Speed対応）
1ポート
シリアル I/F
クロック同期/調歩同期式
3ch
1chはRS-232インタフェースに接続
SPI I/F
Slave/Host 選択式
2ch
1chはSPIインタフェースコネクタに接続
パラレルI/O 39本（兼用端子を含む）
リセット ソフトウェアリセット可能、リセットIC、リセットSW搭載
外部拡張コネクタ（未実装）からのリセットも可能
LED
モニタLED（I/Oポートに接続）
2個
電源LED
1個
拡張コネクタ※1 50pinコネクタ×2　未実装
電源※2 DC5V ±5%（CPUコア：1.3V、I/O：3.3V）
消費電流
  • Typ約1W（弊社サンプルプログラム動作時）
  • Max約2W
動作環境 -10～60℃（結露なし）
基板寸法 80×80mm（コネクタ、突起物除く）
  • ※1外部拡張用コネクタとして「XGシリーズ 拡張用コネクタセット1」（別売）をご用意しております。
  • ※2DCジャックからの電源供給用に「ACアダプタ」（別売）をご用意しております。

オプション

無線LANモジュール

WM-RP-10

ダウンロード

マニュアル・ドキュメント バージョン 更新日
XG-1707 ハードウェアマニュアル 3.0 2023/10/02
XG-1707 FlashROM代替品の採用について 1.0 2022/05/31

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
XG-1707 回路図 vpn_key 1.0 2012/02/06

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合　　お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合　　　　お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
