周辺拡張アダプタ
インタフェースコンバータ
PC-USB-02
¥5,800（税抜）販売終了品
PC-USB-02は、マイコンのシリアルポートをUSBポートに変換するアダプタです。
シリアル/USB変換は専用ICによって全て処理されますので、ファームウェアに特別な処理は必要ありません。
USBポートに接続したPC上では仮想COMポートドライバによってCOMポートとして認識されますので、既存のCOMポートアプリケーション（弊社VisualMonitorやFlashWriter
EXなど）がそのまま動作します。
AlphaBoardシリーズに接続する場合は、CPUボードのシリアルコネクタと接続するだけでご利用いただけます。
仮想COMポートドライバ付属
ジャンパにより CTS、RTSの使用/未使用の設定が可能です。
仕様
| 対応ボード | AP-SH4-0A/AP-SH4-1A AP-SH3-0A/AP-SH3-1A/AP-SH3-2A/AP-SH3D-0A/AP-SH3D-1A AP-SH2-0A/AP-SH2F-2A/AP-SH2F-4A/AP-SH2F-5A/AP-SH2F-7A AP-SH-0A AP-H8-0A /AP-H8-1A |
|---|---|
| USBドライバ | CP2101 : Silicon Laboratories (Cygnal) |
| シリアル入出力電圧(VCC) | 2.7V～5.5V |
| 外部接続 | TTL側 ： 6Pinコネクタ 日圧NH コネクタ USB側 ： USB Ver1.1準拠シリーズBコネクタ |
| 電源電圧(VBUS) | USBバスパワー ： 5V |
| 自己消費電流 | VCC ： Max 50mA VBUS ： Typ 25mA |
| 動作環境 | 0～70℃（結露なし） |
| 基板寸法 | 44×38mm（コネクタ、突起物除く） |
| 添付品 | 付属シリアル I/Fケーブル（6P） |
| ※PCと接続するUSBケーブルはお客様でご用意いただく必要があります。 ※仮想COMポートドライバは、使用するPCまたはアプリケーションによっては正常に動作しない場合があります。 |
|
仮想COMポートドライバ
| 動作パソコン | USBポートを装備している機種で対応OSが動作するもの |
|---|---|
| 対応OS | Windows® 98se/2000/XP |
| 通信速度 | 300,600,1200,1800,2400,4800,7200,9600,14400,19200,28800,38400,56000,57600,115200,128000,230400,460800,921600 bps |
| スタートビット | 1ビット |
| データビット | 8ビット ※ |
| パリティビット | なし/ ODD / EVEN |
| ストップビット | 1ビット ※ |
| ドライバメーカ | Silicon Laboratories (Cygnal)社 |
|
|

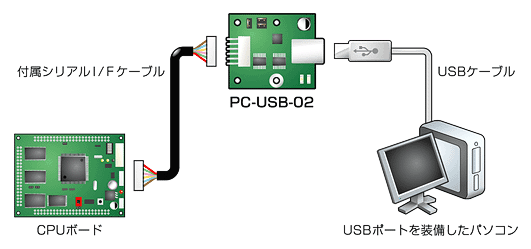

接続例
PC-USB-02を使用することにより、パソコンとCPUボードをUSBにて簡単に接続できます。
シリアルポートのないPCでもPC-USB-02を使用することで、VisualMonitorやFlashWriter EXなどのアプリケーションが利用できるようになります。
ダウンロード
| ファームウェア バージョンアップ情報 | バージョン | 更新日 |
|---|---|---|
| readme.txt | - | - |
| バージョンアップ情報 | 4.28 | 2005/01/17 |
ご購入
販売終了品
