2.4GHz帯スペクトラム拡散SS無線高速信号伝送ユニット
ARN-60350シリーズ
販売終了品ARN-60350は、2.4GHz帯を利用した高速信号伝送ユニットです。
このユニットにデジタル・アナログの各入出力の拡張ユニットを組み合わせて接続することで、フレキシブルな高速信号伝送システムの構築が可能となります。
また、必要なシステム構成についてご相談いただければ、弊社よりシステムのご提案をさせていただきます。

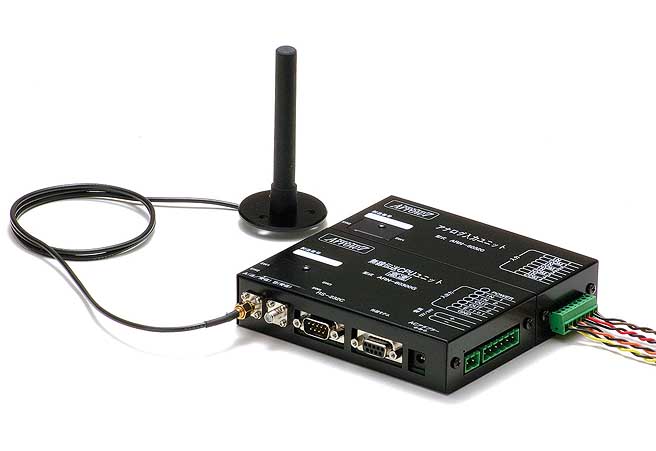

拡大画像
特長
- アナログ・デジタル 高速信号伝送
- ドッキング方式による高い拡張性
- ダイバシティ対応
仕様
| 電源 | DC12～DC24V またはACアダプタ |
|---|---|
| 消費電流 | 350mA以下 (12V電源の時) |
| インタフェース | シリアルポート×1 |
| 信号I/F | 入出力兼用ポート4点 （入力：フォトカプラ 出力：オープンコレクタ） |
| 拡張機能 | デジタル・アナログの各ユニットを合計16台まで拡張可能 |
| 信号伝送間隔 | 50μsec (min) |
| 無線仕様 | ・2.4GHz帯SS無線（2.412～2.472） ・13ch使用可能 ・ディップスイッチの選択により同一エリア内で3ch使用可能 |
| 通信距離 | 屋外300m 屋内60m（環境による） |
| 使用温度範囲 | -10～50℃（結露なし） |
| 外形寸法（mm） | 140(W) × 79(D) × 31(H) |
| 重量 | 400g |
拡張ユニット
| 製品 | インタフェース |
|---|---|
| デジタル入力ユニット ARN-60310 |
フォトカプラ4点入力 |
| デジタル出力ユニット ARN-60311 |
オープンコレクタ4点出力 |
| アナログ入力ユニット ARN-60320 |
アナログ入力：4点 分解能12bit 入力範囲0～5V または0～20mA カスタマイズにより0～10V・±5V・±10Vに対応可能 |
| アナログ出力ユニット ARN-60321 |
アナログ入力：4点 分解能12bit 出力範囲0～5V または0～20mA |
| 外形寸法（mm） | 140(W) × 57(D) × 30(H) |
|---|---|
| 電源電圧 | ARN-60350より供給 |
| 使用温度範囲 | -10～50℃（結露なし） |
| 重量 | 300g |
システム構成例
ご希望により、システムのご提案をさせていただきます。お気軽にご相談ください。
-
単体1対1接続
-
拡張1対1接続
※拡張ユニットの種類と数は任意で送受信を行います。
（拡張ユニットの最大数は16台）
-
単向通信
-
1対N接続（A）
-
アナログ信号伝送例
単向通信でアナログ信号4点を送信した場合の出力イメージです。
出力側にフィルタを入れて波形整形することも可能です。

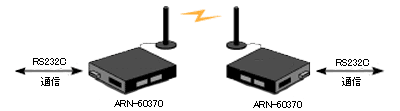

RS-232透過モデム ARN-60370（カスタマイズ品）
通信速度115.2KBPS(MAX) RS-232のデータを透過通信します。
ご購入
販売終了品
