SMARC® | i.MX 8M Nanoアプリケーション・プロセッサ搭載 SoM

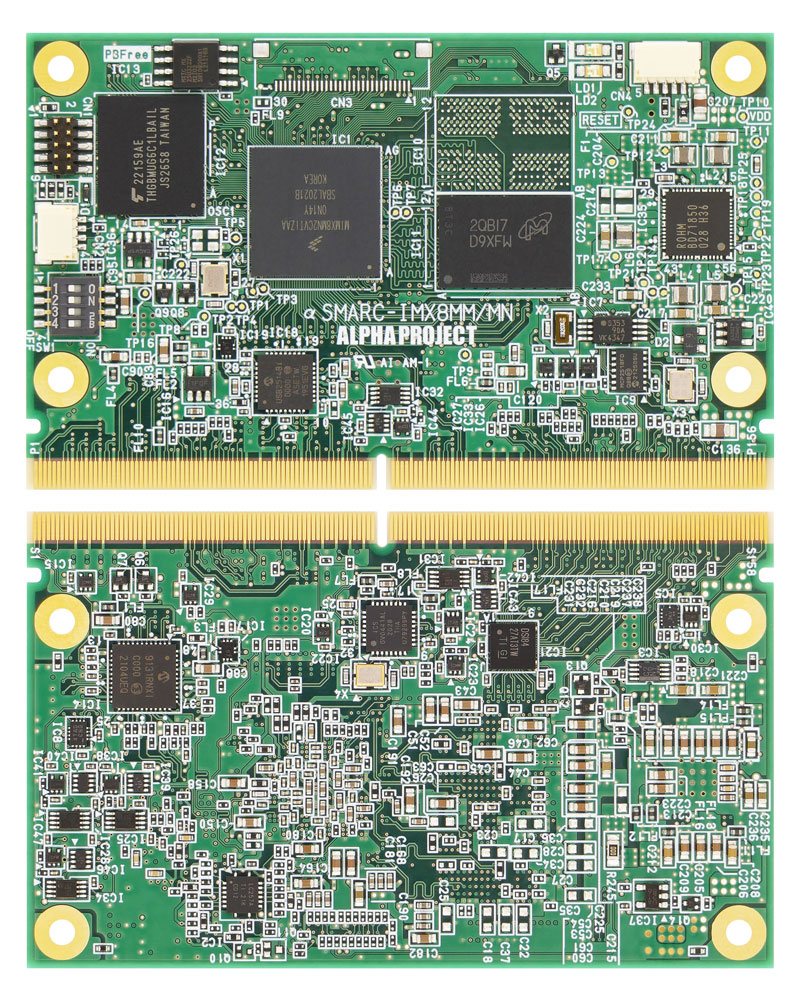

αSMARC-IMX8MN

¥34,800

（税込 ¥38,280）

JAPANEGE / ENGLISH

SMARC module

αSMARC-IMX8MNは、NXP Semiconductors社製 i.MX 8M Nanoアプリケーション・プロセッサを搭載し、SMARC 2.1規格に準拠した SoM（System on Module）です。

Arm® Cortex®-A53コアをベースに、3DグラフィックスエンジンGC 7000ULを内蔵し、表現力豊かなGUIシステムを構築することができます。

周辺機能として、USB2.0、Gigabit Ethernetなどの高速インタフェースとLCDやAUDIOなど多くの機能を備えており、産業用途向けHMIなどのアプリケーションに最適です。

αSMARC-IMX8MN 製品カタログ

量産品への組込みをご検討のお客様へ

数百台～数千台単位での提供も可能です。お気軽にお問い合わせください。

Arm® Cortex®-A53 + Cortex-M7コア採用 i.MX 8M Nanoアプリケーション・プロセッサ搭載
Arm v8アーキテクチャ64bit対応プロセッサにより、低消費電力で高いパフォーマンスを発揮します。
eMMC、LPDDR4メモリ搭載
プログラムメモリとしてeMMC 8GByte、データメモリとしてLPDDR4 SDRAM 512MByteを搭載しています。
拡張性の高いインタフェース
USB2.0、Gigabit Ethernetなどの高速通信インタフェースのほか、LCD（LVDS）x2チャンネル、AUDIO、カメラ入力（MIPI CSI-2）、CANなど多くの周辺機能を備えています。
標準規格SMARC2.1に準拠
高い互換性と拡張性により、柔軟でスケーラブルなシステムを構築可能です。
サイズは82mmx50mmと超小型です。
広温度範囲に対応
動作温度 -20～60°Cに対応しています。
標準OSにLinuxを採用
ソフトウェア開発とメンテナンスの負担を軽減します。
SMARC規格準拠キャリアボードを提供
すぐにソフトウェア開発に着手できるキャリアボード「αSMARC-EVB1」とLinuxBSPを提供しています。
開発キットに同梱されるキャリアボードは回路図を公開していますので、リファレンスとしてもご利用いただけます。

ソリューション
開発ツール	京都マイクロコンピュータ株式会社	デバッグ・書き込みツール「PARTNER-Jet2」 PARTNER-Jet2は、Arm®、RISC-V、SuperHプロセッサー向けの、デバッグ＆動的解析、長時間トレース、ロギング対応のJTAGエミュレータです。32bit/64bit、マルチコア、RTOS/LinuxのマルチOSのデバッグにも対応しています。またC/C++に加え近年注目されているRust言語のソースコードデバッグにも対応しています。

フォームファクター	SMARC2.1 ShortSize
CPU	MIMX8MN2CVTIZAA（486pin LFBGA） Arm Cortex-A53 最大1.4GHz Arm Cortex-M7 最大750MHz
ROM	eMMC 8GByte SPI FLASH 4MByte EEPROM 2KByte
RAM	LPDDR4-2133（1.4GHz） 512MByte データバス16bit
SMARC I/F （314pin エッジ端子）	Gigabit Ethernet ×1 USB2.0 High-Speed Host/Function ×1※1 USB2.0 High-Speed Host ×4(hub)※2 SD-CARD ×1 LCD(LVDS) ×2 CAMERA(MIPI® CSI-2) ×1 UART ×3 CAN(FD Support) ×1 AUDIO I2S ×1 SPI ×2 I2C ×3 GPIO ×14
RTC	最大日差±2秒　外部電源によるバックアップ
LED	モニタ LED 1個パワー LED 1個
UART	UART(TTL) 1ポート
JTAGコネクタ	CoreSight　ハーフピッチ 10pin（5p×2列）
電源	DC5V ±5%
消費電流	T.B.D
使用環境条件	-20～60℃（結露なし）
基板	FR-4（UL94-V0）
基板寸法	82×50mm（コネクタ、突起物除く）
付属品	ヒートシンク（未搭載、シール接着タイプ）
プリインストールOS	Linux 5.10
※1USB2.0 High-Speed Hostと排他使用となります。 ※2USB2.0 High-Speed Host/Functionと排他使用となります。

マニュアル・ドキュメント	バージョン	更新日
αSMARC-IMX8MN ハードウェアマニュアル	2.0	2023/10/02
αSMARC-IMX8MN Hardware Manual(English)	2.0	2023/10/02

「αSMARC-IMX8MN-KIT」製品情報にて、「技術コラム」を公開しています。
