PC/104アルファボードシリーズ
MS104-SH4AG専用 タッチパネル付 LCD・オーディオボード
MS104-LCD/AUDIO
¥29,000
（税込 ¥31,900）販売終了品
※ RoHS非対応
【2022年02月04日】 販売終了のご案内

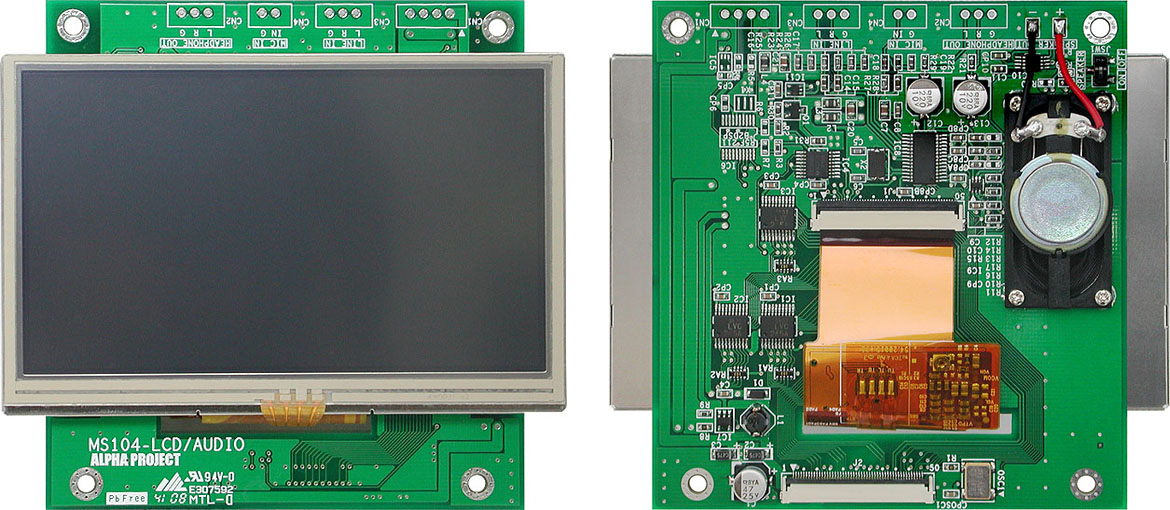

MS104-LCD/AUDIOは、WQVGAタッチパネル付 LCD搭載、LCD・オーディオボードです。
TFT 4.3inch WQVGA タッチパネル付LCD、スピーカーを標準で搭載しており、容易にタッチパネルシステム、オーディオシステムを構築することができます。その他に、ヘッドフォン出力、ライン入力、マイク入力に対応しておりますので、さまざまな用途でお使いいただけます。
対応ボード ： MS104-SH4AG販売終了品
MS104-LCD/AUDIOは、MS104-SH4AG専用の拡張ボードです。
MS104-SH4AG Linux開発キット「Linux-KIT-C01」販売終了品
MS104-SH4AGでのLinuxシステム開発に必要なものがすべてセットになっていますので、すぐに開発に取りかかることができます。
MS104-SH4AG用 Linuxデバイスドライバは「Linux-KIT-C01」に付属しています。
特長
- MS104-SH4AGにLCD/AUDIO機能を追加
- ステレオオーディオコーデック搭載
- タッチパネル付きWQVGAカラーLCD搭載
- スピーカーほか、オーディオ入出力を搭載
- MS104-SH4AGとは添付のFFCケーブル1本で接続
- Linuxに対応したサンプルプログラムを提供※
- 回路図を提供
※サンプルソフトウェアはMS104-SH4AG Linux開発キット「Linux-KIT-C01」販売終了品に収録されています。
仕様
| LCD | TFT 4.3インチ WQVGA（480x272） タッチパネル付LCD |
|---|---|
| タッチパネル | 4線抵抗膜式タッチパネルコントローラ TSC2007（Texas Instruments社製） |
| オーディオコーデック | TLV320AIC23B（Texas Instruments社製） スピーカー出力、ヘッドフォン出力、ライン入力、マイク入力 |
| スピーカー | モノラル8Ω 1W |
| LCD I/F | LCD用FPCコネクタ（50pin） |
| 電源 | DC5V ±5% |
| 消費電流 | Typ 150mA（弊社サンプルプログラム動作時） |
| 動作環境 | 0～50℃（結露なし） |
| 基板寸法 | 95.9×90.2mm（LCD、コネクタ、突起物除く） |
| 付属品 | 50pin FFCケーブル（50mm）、スペーサー（M3×15mm）×4、ナット（M3）×4 |
| ※本製品にはソフトウェアは付属しておりません。 | |
ダウンロード
| マニュアル・ドキュメント | バージョン | 更新日 |
|---|---|---|
| MS104-LCD/AUDIO ハードウェアマニュアル | 3.0 | 2021/02/05 |
製品ご購入後に公開される情報
| 回路図 | パスワード | バージョン | 更新日 |
|---|---|---|---|
| MS104-LCD/AUDIO 回路図 | 2.0 | 2009/09/10 |
パスワードが必要なデータについて
-
1
購入製品の添付紙面よりパスワードをご確認ください。
-
2
公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。
-
3
圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。
製品をご購入済みで、パスワードが見つからないお客様
ユーザー登録を行っていない場合 お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。
ユーザー登録がお済みの場合 お手数ですが、【メールフォーム】よりご連絡をお願いいたします。
なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
ご購入
販売終了品
- ※記載されている会社名、製品名は、各社の登録商標または商標です。
- ※記載の内容は改良のため、予告なく変更する場合がございます。
