ezTCPシリーズ
ezTCP/Ethernet：シリアル⇔Ethernetプロトコルコンバータ
EZL-50/EZL-50A
販売終了品【2005年1月】 保守・販売終了のご案内
新規ご採用につきましては後継機の「EZL-50L」をご検討ください。
ezTCPシリーズは、マイコンや既存の機器のシリアルポートをTCP/IPポートに変換するインテリジェントプロトコルコンバータです。
付属のソフトウェアで簡単に設定できますので、ネットワークアプリケーションの開発コストと開発期間を最小限に抑えることができます。
仮想COMポートソフトウェア「TCP-VSP for ezTCP」が無償で利用可能
特長
- 超小型基板（50×32mm）
- コネクタ、パルストランス付属
- 仮想COMポートソフトウェア 「TCP-VSP for ezTCP」（無償）を使用して、通常のCOMポートとして通信が可能
仕様
| LANインタフェース | 10BASE-T 1ポート(コネクタ外付け) 12pin(2.0mmピッチ)×1列 |
|---|---|
| シリアルインタフェース | 1200bps～115.2Kbps TTLレベル 1ポート 12pin(2.0mmピッチ)×1列 信号詳細：RXD、TXD、RTS、CTS、VCC、GND、RS-485ドライバ制御信号 |
| 対応プロトコル | TCP/IP、UDP、ICMP、Ethernet、ARP、DHCP、TELNET、PPPoE |
| 電源 | DC5V ±10％ |
| 付属品 | RJ-45コネクタ (パルストランス内蔵) コンフィグレータソフト、ターミナルソフト、マニュアル、レセプタクル（12pin×2） |
| 基板寸法 | 50×32mm（コネクタ、突起物除く） |

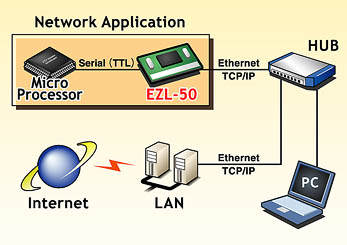

使用例
評価ボード
EZL-50 EVA
¥10,000（税抜）販売終了品
※ACアダプタ付属。EZL-50/Aは付属しておりません。
ダウンロード
| マニュアル・ドキュメント | バージョン | 更新日 |
|---|---|---|
| EZL-50A 取扱説明書 | 3.0 | 2004/05/18 |
| EZL-50 取扱説明書 | 5.0 | 2002/10/20 |
| EZL-50EVA 取扱説明書 | 1.0 | 2002/01/21 |
| P02-102-17C9 添付RJ-45コネクタデータシート | - | 2001/07/18 |
| AN401 EZL-50とH8/SHマイクロプロセッサとの接続方法 | 1.0 | 2003/01/20 |
| AN403 EZL-50、EZL-50A、EZL-50Rの違い | 1.0 | 2005/01/06 |
| AN412 EZL有線タイプチュートリアル | 3.1 | 2023/10/02 |
ファームウェア バージョンアップ情報
| EZL-50、EZL-50A | バージョン | 更新日 |
|---|---|---|
| history.txt | - | - |
| T2Sモードファームウェア | 1.7e | 2004/09/03 |
| ATCモードファームウェア | 1.7e | 2004/09/03 |
| CODモードファームウェア | 1.7e | 2004/09/03 |
| UDPモードファームウェア | 1.7e | 2004/09/03 |
| 付属ソフトウェア | バージョン | 更新日 |
|---|---|---|
| 設定ツール・ライブラリ | - | - |
| 通信ソフト | - | - |
| ファーム書換ツール | - | - |
| Socket通信サンプルプログラム | - | - |
| TCP-VSP for ezTCP（仮想COMポートアプリケーション） | - | - |
ご購入
販売終了品
