FPGAボード

MS104-FPGA/CIII

 ¥34,000 (税別)
PC/104H-UDIコネクタ装備PC-RS-04対応PC-USB-02A対応PC-LAN-01対応PC-SDRW-01対応RoHS対応

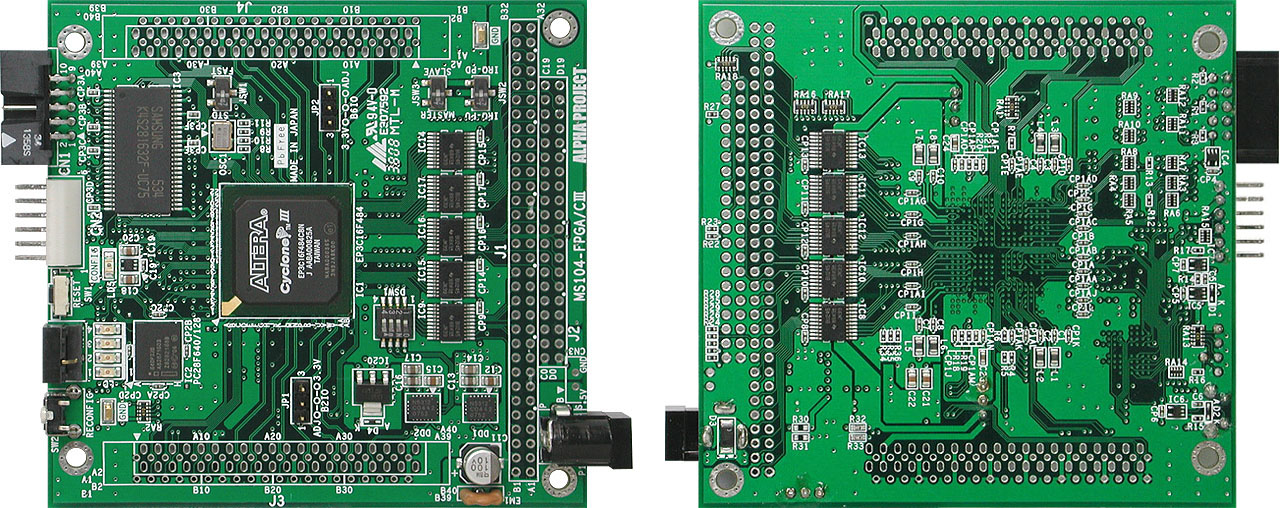

altERA社製FPGA CycloneIIIを搭載した、PC/104バス準拠のFPGAボードです。

FLASHROMとSDRAMを搭載しています。

汎用FPGAボードおよびNIOSIIプロセッサボードとして利用することもできます。

  • ※MS104-SH4AG用Linuxデバイスドライバは「Linux-KIT-C01」に付属
  • ※MS104-SH4用Linuxデバイスドライバは「Linux-KIT-A03」に付属

拡大表示

特長

PC/104バス準拠 マスター/スレーブ 両対応
入力トレラント機能(PC/104バス 5V入力)
最新FPGA CycloneV EP3C16F484搭載
大容量メモリ搭載 FLASHROM 8Mbyte SDRAM 16Mbyte
ユーザ開放 I/O 112ピン(PC/104バスを未使用の場合、最大192ピン)
VCCIOを自由に設定可能(BANK2.BANK5)
高速コンフィグレーション
NIOSUプロセッサ搭載可能
回路図を全て公開

仕様


FPGA ALTERA CycloneV EP3C16F484
(ロジックエレメント:15,408個、メモリ:504kbit、PLL:4個、マルチプライヤ:56個)
クロック 40MHz(水晶発振器使用)
SDRAM SDRAM 16Mbyte(最大64Mbyte) 16bit
CONFIG/PROGRAM FLASHROM 8Mbyte(最大64Mbyte)
I/Oバス 汎用I/O 116本(MultiVolt対応)
外部拡張バス PC/104バス配列準拠  コネクタ別売
シリアルI/F シリアル通信コネクタ(6pin)
PC-RS-04PC-USB-02APC-LAN-01PC-SDRW-01Aに対応
JTAG I/F JATG (10pin) Byte-Blaster/USB-Blaster対応
モニタLED モニタ表示 緑 4個(IOポートに接続)
スイッチ リセットスイッチ、リコンフィグレーションスイッチ、16進ロータリースイッチ
電源 DCジャック(EIAJ標準2.1mm) DC5V ±5% またはPC/104バスからDC5V±5%
消費電流 Typ 150mA (弊社サンプルプログラム動作時)
動作温度範囲 0〜50℃
基板サイズ 90.2×95.9mm (コネクタ、突起物は除く)
付属品 CD-ROM(回路図・マニュアル、デバイスデータシート)
本製品にはソフトウェアは付属しておりません。
MS104-FPGA/CVにはPC/104コネクタは付属しておりません。別途「PC/104コネクタセット-L」または「PC/104コネクタセット-S」をお求めください。(注文表に記載されています)
