TTLシリアル⇔USB インタフェースコンバータ

PC-USB-03

¥3,500 (税別)
RoHS対応

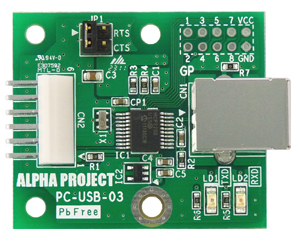

PC-USB-03は、マイコンのシリアルポートをUSBポートに変換するアダプタです。

シリアル/USB変換は専用ICによって全て処理されますので、ファームウェアに特別な処理は必要ありません。

USBドライバはWindows標準のCDCドライバを使用します。

USBポートに接続したPC上では仮想COMポートドライバによってCOMポートとして認識されますので、既存のCOMポートアプリケーションがそのまま動作します。(例:弊社VisualMonitorやFlashWriter EX)

弊社製CPUボード「AlphaBoardシリーズ」に接続する場合は、ボードのシリアルコネクタと接続するだけでご利用いただけます。
> 対応ボードはこちら


  CDC標準クラス対応
  ジャンパにより CTS、RTSの使用/未使用の設定が可能です。
  CPUボードとの接続ケーブルが付属しています。

特長

仕様

PC-USB-03
対応ボード
SH4A-Multi: AP-SH4AD-0A
SH-4A: AP-SH4A-0A/ AP-SH4A-1A/ AP-SH4A-2A/ AP-SH4A-3A/ AP-SH4A-4A
SH-4: AP-SH4-1A
SH-3: AP-SH3-1A/ AP-SH3-2A/ AP-SH3D-1A/ AP-SH3D-2A
SH2A-Dual: AP-SH2AD-0A
SH-2A: AP-SH2A-0A/ AP-SH2A-1A/ AP-SH2A-2A/ AP-SH2A-3A/ AP-SH2A-4A/
AP-SH2A-5A/ AP-SH2A-6A
SH-2: AP-SH2F-2A/ AP-SH2F-4A/ AP-SH2F-5A/ AP-SH2F-7A/ AP-SH2F-8A/
AP-SH2F-9A/ AP-SH2F-10A/ AP-SH2F-11A/ AP-SH2F-12A
RX600 AP-RX64M-0A
AP-RX63N-0A/ AP-RX63TL-0A
AP-RX62N-0A/ AP-RX62T-0A/ AP-RX62G-0A
RX100 AP-RX111-0A
RZ AP-RZA-0A
XGシリーズ: XG-1808/ XG-3352/ XG-3358/ XG-3517/ XG-3730
USB/シリアル
ブリッジチップ
MCP2200(Microchip Technology社)
USBインタフェース USB2.0 フルスピード(12Mbps)対応
シリアルインタフェース
調歩同期式シリアル I/F
ボーレート: 300bps 〜 1,000,000bps
データビット:  8 ビット (固定)
ストップビット: 1ビット(固定)
パリティ: なし(固定)
フロー制御: あり / なし
入出力電圧: 3.3V/5V入出力に対応
外部接続コネクタ
TTLシリアル側: 6pinコネクタ NHコネクタ
USB側: USB Bコネクタ
動作電圧 3.15V〜5.5V
自己消費電流 Typ 25 mA (5.0V 供給時) Typ 20 mA(3.3V 供給時)
使用環境条件 温度 -20 〜60℃ (結露なし)
基板サイズ 42×44mm (コネクタ、突起物を除く)
付属品 シリアルI/Fケーブル(6P)
本製品はスレーブとしてのみご利用いただけます。ホストとしてはご利用いただけません。
PCと接続するUSBケーブルはお客様でご用意いただく必要がございます。

仮想COMポートドライバ
動作パソコン USBポートを装備している機種で対応OSが動作するもの
対応OS Windows XP / Vista / 7(32/64bit)
ボーレート 300 〜 1,000,000 bps(ソフトウェアにて設定)
スタートビット 1ビット
データビット 8ビット(固定)
ストップビット 1ビット(固定)
パリティビット なし(固定)
ドライバ CDC標準クラス対応

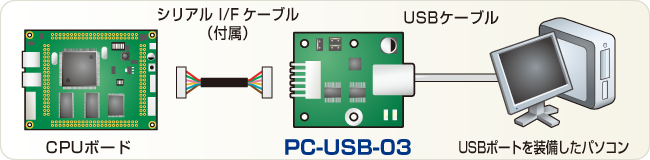

接続例

PC-USB-03使用例
PC-USB-03を使用することにより、パソコンとCPUボードをUSBにて簡単に接続できます。
また、シリアルポートのないパソコンでも、VisualMonitorやFlashWriter EXなどのCOMポートアプリケーションをご利用いただけます。


注意事項

○ 旧製品を御使用のお客様へ
  PC-USB-03は、旧製品(PC-USB-01及びPC-USB-02、PC-USB-02A)とは異なるデバイスを使用しており、デバイス
ドライバの互換性はございませんので、同じデバイスドライバでご使用になることは出来ません。
その他旧製品と機能的な違いがありますので、旧製品からPC-USB-03 への置き換えをされる場合には、仕様の違い
を十分ご考慮のうえ、ご検討ください。
詳細はアプリケーションノート「AN168 PC-USB-02A と PC-USB-03 の相違点」をご参照ください。
○ フロー制御の不具合について
  現在出荷中の PC-USB-03 に搭載しているUSB/シリアルブリッジ IC「MCP2200」のファームウェアにフロー制御の
不具合がございます。
詳細はアプリケーションノート「AN169 PC-USB-03 フロー制御不具合について」をご参照ください。

ダウンロード

マニュアル・ドキュメント バージョン 更新日
PC-USB-03 ハードウェアマニュアル 1.0 2011/07/08
AN168 PC-USB-02AとPC-USB-03の相違点 1.0 2011/07/08
AN169 PC-USB-03 フロー制御不具合について 1.0 2011/07/08
CPUボード対応表 7.0 2012/02/17

製品ご購入後に公開される情報

USBドライバインストーラ パスワード バージョン 更新日
PC-USB-03 USBドライバインストーラ 1.0 2013/06/04

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザ登録を行っていない場合  お手数ですが、必ず【ユーザ登録】を行った後、下記メールフォームよりご連絡ください。

ユーザ登録がお済みの場合    お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
