TTLシリアル⇔USB インタフェースコンバータ
PC-USB-04 \3,500 (税別)
RoHS対応

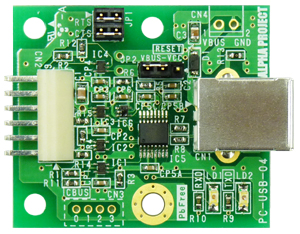

PC-USB-04は、マイコンのシリアルポートをUSBポートに変換するアダプタです。

シリアル/USB変換は専用ICによって全て処理されますので、ファームウェアに特別な処理は必要ありません。

USBポートに接続したPC上では仮想COMポートドライバによってCOMポートとして認識されますので、既存のCOMポートアプリケーションがそのまま動作します。(例:弊社VisualMonitorやFlashWriter EX)

弊社製CPUボード「AlphaBoardシリーズ」に接続する場合は、ボードのシリアルコネクタと接続するだけでご利用いただけます。
> 適応ボードはこちら



  高速シリアルインタフェース(最大3Mbps)
  ジャンパにより CTS、RTSの使用/未使用の設定が可能です。
  CPUボードとの接続ケーブルが付属しています。



仕 様 注意事項 ダウンロード ご購入


仕 様

PC-USB-04
適応CPUボード
SH4A-Multi: AP-SH4AD-0A
SH-4A: AP-SH4A-0A/ AP-SH4A-1A/ AP-SH4A-2A/ AP-SH4A-3A/ AP-SH4A-4A
SH-4: AP-SH4-1A
SH-3: AP-SH3-1A/ AP-SH3-2A/ AP-SH3D-1A/ AP-SH3D-2A
SH2A-Dual: AP-SH2AD-0A
SH-2A: AP-SH2A-0A/ AP-SH2A-1A/ AP-SH2A-2A/ AP-SH2A-3A/ AP-SH2A-4A/
AP-SH2A-5A/ AP-SH2A-6A
SH-2: AP-SH2F-2A/ AP-SH2F-4A/ AP-SH2F-5A/ AP-SH2F-7A/ AP-SH2F-8A/
AP-SH2F-9A/ AP-SH2F-10A/ AP-SH2F-11A/ AP-SH2F-12A
RX600 AP-RX64M-0A
AP-RX63N-0A/ AP-RX63TL-0A
AP-RX62N-0A/ AP-RX62T-0A/ AP-RX62G-0A
RX100 AP-RX111-0A
RZ AP-RZA-0A
XGシリーズ: XG-1808/ XG-3352/ XG-3358/ XG-3517/ XG-3730
USB/シリアル
ブリッジチップ
FT230XS(FTDI)
USBインタフェース USB2.0 フルスピード(12Mbps)対応
シリアルインタフェース
調歩同期式シリアル I/F
ボーレート 300bps 〜 3,000,000bps
データビット 7または8ビット
ストップビット 1または2ビット
パリティ ODD / EVEN / MARK / SPACE / なし
フロー制御 あり / なし
入出力電圧 3.3V / 5V入出力に対応
外部接続コネクタ
TTLシリアル側 6pinコネクタ NHコネクタ
USB側 USB Bコネクタ
動作電圧 2.7V〜5.5V
電源供給方法 ターゲットボード / USB VBUS
消費電流
USB VBUS Max20mA
ターゲットボード Max 5mA
使用環境条件 温度 -20 〜 60℃ (結露なし)
基板サイズ 38×44mm (コネクタ、突起物は除く)
付属品 シリアルI/Fケーブル(6P)、CD-ROM
* 本製品はスレーブとしてのみご利用いただけます。ホストとしてはご利用いただけません。
* PCと接続するUSBケーブルはお客様でご用意いただく必要がございます。
・ 本製品は環境に配慮し、無洗浄となっております。ボードが白く見える場合がございますが、仕様・性能には影響
  ありません。

仮想COMポートドライバ
動作パソコン USBポートを装備している機種で対応OSが動作するもの
対応OS Windows XP / Vista / 7 / 8(32/64bit)
ボーレート 300 〜 1,000,000 bps(ソフトウェアにて設定)
スタートビット 1ビット
データビット 7または8 ビット
ストップビット 1または2ビット
パリティビット ODD / EVEN / MARK / SPACE / なし
ドライバ FTDIよりを提供

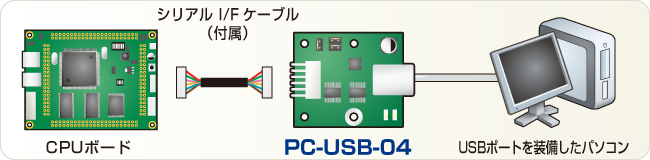

接続例

PC-USB-04使用例
PC-USB-04を使用することにより、パソコンとCPUボードをUSBにて簡単に接続できます。
また、シリアルポートのないパソコンでも、VisualMonitorやFlashWriter EXなどのCOMポート
アプリケーションをご利用いただけます。


注意事項

旧製品を御使用のお客様へ
  PC-USB-04は、旧製品(PC-USB-01、PC-USB-02、PC-USB-02A及び、PC-USB-03)とは異なるデバイスを
使用しており、デバイスドライバの互換性はございませんので、同じデバイスドライバでご使用になることは出来ません。
その他旧製品と機能的な違いがありますので、旧製品からPC-USB-04 への置き換えをされる場合には、仕様の違い
を十分ご考慮のうえ、ご検討ください。
詳細はアプリケーションノート「AN168 PC-USB-03 と PC-USB-04 の相違点」をご参照ください。


ダウンロード : 取扱説明書やバージョンアップ情報、製品別FAQをご覧いただけます

製品マニュアル類
  ハードウェアマニュアル 2013.05.17 1版

アプリケーションノート
  AN176 PC-USB-03 と PC-USB-04 の相違点 2013.05.17 1版

USBドライバインストーラ

ファイル サイズ 更新日
pc_usb_04_inst.zip 799KB 2013.5.17
   ※ USBドライバのインストールにつきましては、ハードウェアマニュアルを参照してください
