RX62N 搭載CPUボード
RXファミリ アルファボード
H-UDIコネクタ装備PC-RS-04対応PC-USB-04対応PC-LAN-02対応PC-HID-01対応PC-SDRW-01対応PC-CAN-02対応PC-WiFi-xx/xxE対応RoHS対応
AP-RX62N-0A \8,800 (税別)

試作・機器組込用途に最適な、RX62N(ルネサス エレクトロニクス社製)を搭載した高性能・低消費電力 CPUボードです。

8chのA/D変換器と1chのD/A変換器のほか、RX62Nの特長である豊富な通信インタフェース(Ethernet、USB2.0 Host/Function、CAN)を80×60mmの小型基板上に実装してあります。
様々な通信機能を必要とする組み込み機器の制御に適しています。
また、大容量メモリを内蔵するとともに、高性能、低消費電力動作を両立しており、機器の小型化、省電力化を実現できます。

外部拡張に必要な信号は外部接続コネクタへ引き出してありますので、 各種試作や小ロット製品への適用など幅広い対応が可能です。




サンプルプログラムを公開
スタートアップ、タイマ、シリアル通信、CAN通信、USB通信、Ethernet通信
開発ツールとしてE1エミュレータを利用できます。



特 長 仕 様 ダウンロード ご購入

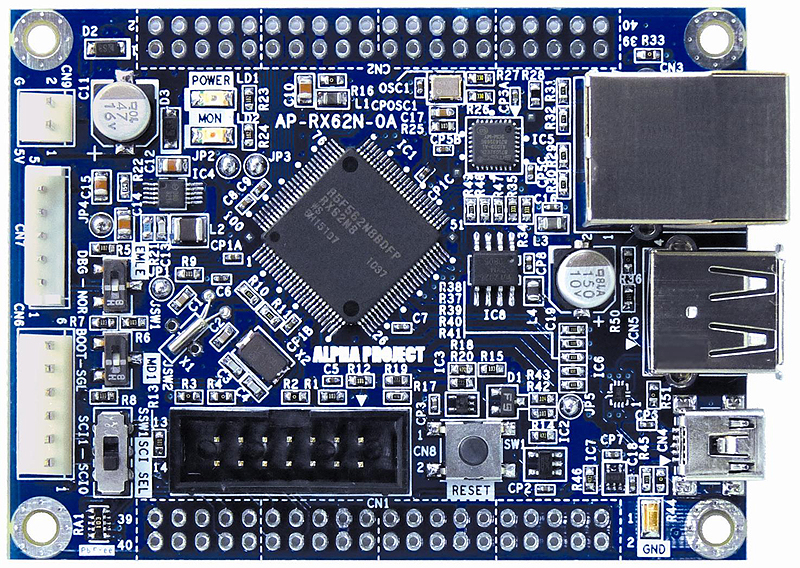

拡大画像


TOPICS 本ボードは以下製品の推奨ボードです!
組込みOS
+
ミドルウェア

イー・フォース(株)
μITRON仕様 RTOS「μC3/Compact
MCU内蔵のメモリのみで動作するように最適化されたコンパクトなμITRON4.0仕様のRTOSです。

組込システム向けのTCP/IPスタック「μNet3
μC3と組合せて使用する組込システム向けのTCP/IPスタックです。

※イー・フォースwebサイトにて「μC3/Compact」 「μNet3」の評価版公開中
組込みOS

ユーシーテクノロジ(株)
μT-Kernel仕様RTOS「UCT μT-Kernel
RX62Nに最適化したRTOS、ネットワークサンプルプログラムなどのソースコードが利用可能です。

ミドルウェア
ユークエスト(株)
組込みコントローラ用USBホストドライバ「MatrixQuestUSB/lite
組込みコントローラ用USBホストドライバプロトコルスタック、USBホストドライバを使った各種USBデバイスの接続が可能です。

IPv6対応TCP/IPプロトコルスタック「MatrixQuestNET
組込み用途向けに最適化されたIPv6対応TCP/IPプロトコルスタックです。

開発ツール

(株)アイ・エル・シー
組込みソフトウェア開発支援パッケージReal-Series
組込み向けソフトウェア開発に、状態遷移設計手法を手軽に取り入れらる開発支援パッケージです。



特 長

動作周波数 最大96MHz (12MHz水晶振動子)
FlashROM (プログラム格納用) 512KByte、FlashROM (データ格納用) 32KByte、RAM 96KByte 搭載
内蔵フラッシュROMは ICLK 1サイクルでの高速読み出しが可能
最大8chのA/D変換器を搭載
シリアルI/Fコネクタを装備、各種インタフェースコンバータを接続すれば、簡単にPCとの通信が可能
Ethernet通信用コネクタ(RJ-45)装備
USB通信用コネクタ(A/miniB)装備
CAN通信用コネクタ装備、別売のCANトランシーバアダプタを接続すれば、簡単にCAN機器との通信が可能
オンチップエミュレータ用コネクタ装備
外部接続用コネクタへ拡張に必要な信号線を引き出してありますので、I/O等の接続が容易です。
回路図をすべて公開、教育用や研修用にも好適
サンプルプログラムを公開


仕 様

CPU RX62N R5F562N8BDFP(LQFP 100pin)
クロック
メインクロック 12MHz  水晶振動子
  システムクロック(ICLK) 最大96MHz
  周辺モジュールクロック(PCLK) 最大48MHz
  外部バスクロック(BCLK) 最大48MHz
  オンチップオシレータクロック(OCOCLK) 最大125KHz
メモリ
FlashROM (プログラム格納用) CPU内蔵 512KByte
FlashROM (データ格納用) CPU内蔵 32KByte
RAM CPU内蔵 96KByte
タイマ
マルチファンクションタイマパルスユニット2 16bit 12ch(2ユニット)
プログラマブルパルスジェネレータ 4bit 8グループ(2ユニット)
コンペアマッチタイマ 16bit 4ch(2ユニット)
8bitタイマ 8bit 4ch(2ユニット)
ウォッチドッグタイマ 8bit 1ch
独立ウォッチドッグタイマ 14bit 1ch
ポートアウトプットイネーブル
シリアルI/F
クロック同期/調歩同期式/スマートカードインタフェース 6ch
基板上のシリアルI/Fコネクタには6chのうち1chを接続
Ethernet I/F
CPU内蔵Ethernetコントローラ
10/100BASE-TX 1ch
Ethernetトランシーバ LAN8710(SMSC)
基板上のEthernet I/Fコネクタ(RJ-45)に接続
USB I/F
CPU内蔵USB2.0Host/Functionモジュール
USB Host(Full-SPEED対応) 1ch
USB Funtion(Full-SPEED対応) 1ch
Host、Functionは排他使用
CAN I/F
CANモジュール 1ch
基板上のCAN I/Fコネクタに接続
EEPROM
EEPROM128Byte 24LC01
A/D変換器
分解能 12bit 8ch(1ユニット)
分解能 10bit 8ch(2ユニット)
12bit A/Dコンバータと10bit A/Dコンバータは排他使用
D/A変換器
分解能 10bit 1ch
リアルタイムクロック
CPU内蔵RTC 32.768KHz水晶振動子
時計/カレンダー機能
割り込み 割り込みコントローラ内蔵 外部割り込み 17本(NMI、IRQ0〜IRQ15)
I/Oポート 74本(兼用端子を含む 入出力 72本 入力 2本) *1
リセット リセットIC、リセットSW搭載
外部拡張コネクタ(未実装)からのリセットも可能
LED
モニタLED(I/Oポートに接続) 1個
電源LED 1個
外部接続
外部拡張*2 40pinコネクタ ×2 未実装 2.54mmピッチ
シリアルI/F 6pinコネクタ
Ethernet I/F RJ-45 LANコネクタ
USB I/F USB A/Mini Bコネクタ
CAN I/F 5pinコネクタ
JTAG 14pinコネクタ
電源コネクタ 2pinコネクタ
電源電圧
DC .5V ±5% または DC3.3V±5%(拡張コネクタより供給)
(CPUコア、I/O電圧 3.3V)
消費電流
Typ 80mA (弊社サンプルプログラム動作時)
Max 150mA
使用条件 温度 -10〜60℃ (結露なし)
基板サイズ 80×60mm 4層基板 (コネクタ、突起物は除く)
付属品 電源ケーブル
*1 AP-RX62N-0AのI/O端子の中には、基板上の機能で使用しているため拡張コネクタに引き出されて いない端子があります。詳細はAP-RX62N-0Aハードウェアマニュアルを参照してください。
*2 外部拡張用コネクタとして「拡張コネクタセット4(別売)」を用意しております。
 ・ シリアルでのフラッシュの書込みには、周辺拡張アダプタ(TTLシリアルコンバータ)が必要です。
 ・ CANバスシステムを構築するにはCANトランシーバアダプタ「PC-CAN-02(別売)」が必要です。
ボードは無洗浄です


ダウンロード : 取扱説明書やバージョンアップ情報、製品別FAQをご覧いただけます

製品マニュアル類
  ハードウェアマニュアル  2011.1.18 2版

アプリケーションノート
  AN1501 RX開発環境の使用方法(HEW)  2011.11.07 2版
  AN1513 RX開発環境の使用方法(CubeSuite+)  2013.05.15 1版
  AN1503 USBホストサンプルプログラム解説(HEW)  2011.11.07 2版
  AN1504 USBファンクションサンプルプログラム解説(HEW)  2011.11.07 2版
  AN1505 USBモードについて  2011.11.07 2版
  AN1516 USBホストサンプルプログラム解説(CubeSuite+)  2014.03.28 1版
  AN1517 USBファンクションサンプルプログラム解説(CubeSuite+)  2014.03.28 1版
  AN178 USB 仮想シリアルドライバ インストールガイド  2015.12.15 2版

回路図 (解凍したzipファイル内の「回路図・サンプルプログラムの解凍方法.pdf」をご参照ください)
  ap_rx62n_0a_schematic.zip

サンプルプログラム

項目 ファイル サイズ 更新日
HEW版 ap_rx62n_0a_sample.zip 1.39MB 2012.05.28
CubeSuite+版 ap_rx62n_0a_sample_cs.zip 3.3MB 2014.04.10
