CANトランシーバアダプタ
PC-CAN-01(5V対応) \3,500 (税別)
PC-CAN-02
(3.3V対応) \3,500 (税別)
RoHS対応

PC-CAN-01/PC-CAN-02は、CPUのCANポートとCANバスを接続するためのCANトランシーバアダプタです。

弊社CPUボードシリーズに接続する場合には、付属のCAN I/FケーブルをCPUボードのCAN I/Fコネクタに接続するだけでご利用いただけます。また、弊社ボード以外のユーザ回路でもCANポートに接続して使用できます。

> 適応ボードはこちら



  CANコネクタ搭載CPUボードとの接続ケーブル付属



特 長 仕 様 ダウンロード ご購入

特 長

小型基板
基板サイズは 38mm×44mm と小型です。
接続が容易
CAN I/Fを搭載したCPUボードとの接続であれば、付属ケーブルを接続するだけですぐにお使いいただけます。
回路図を全て公開
回路図は全て公開されていますので、回路動作の確認やデバッグにお役立ていただけます。


仕 様

PC-CAN-01 (5V)
適応CPUボード
SH-2: AP-SH2F-11A/ AP-SH2F-12A(電源電圧5V使用時)
RX600 AP-RX62T-0A/ AP-RX62G-0A
ドライバ PCA82C250 ISO11898準拠
外部接続コネクタ
CAN I/F側: 5pin EHコネクタ
CAN バス側:  4pin EHコネクタ (未実装)
3pin スクリューレス端子台ML-800
表示 送信LED、受信LED
電源 4.5〜5.5V (外部から供給)
消費電流 Typ 30mA (弊社サンプルプログラム動作時)、Max 85mA
使用環境条件 温度 -10〜50℃ (結露なし)
基板サイズ 38×44mm (コネクタ、突起物は除く)
付属品 CAN I/Fケーブル、CD-ROM (マニュアル)
* CANバスと接続するケーブルはお客様でご用意いただく必要があります。
ボードは無洗浄です。

PC-CAN-02 (3.3V)
適応CPUボード
SH-4A: AP-SH4A-4A
SH2A-DUAL: AP-SH2AD-0A
SH-2A: AP-SH2A-1A/ AP-SH2A-2A/ AP-SH2A-4A/ AP-SH2A-5A/ AP-SH2A-6A
SH-2: AP-SH2F-11A/ AP-SH2F-12A(電源電圧3.3V使用時)
RX600: AP-RX64M-0A /AP-RX63N-0A /AP-RX62N-0A
RZ: AP-RZA-0A
ドライバ SN65HVD230 ISO11898準拠
最大伝達速度 1Mbps
外部接続コネクタ
CAN I/F側: 5pin EHコネクタ
CAN バス側:  4pin EHコネクタ (未実装)
3pin スクリューレス端子台ML-800
表示 送信LED、受信LED
電源 3.0〜3.6V (外部から供給)
消費電流 Typ 20mA (弊社サンプルプログラム動作時)、Max 30mA
使用環境条件 温度 -10〜50℃ (結露なし)
基板サイズ 38×44mm (コネクタ、突起物は除く)
付属品 CAN I/Fケーブル、CD-ROM (マニュアル)
* CANバスと接続するケーブルはお客様でご用意いただく必要があります。
ボードは無洗浄です。

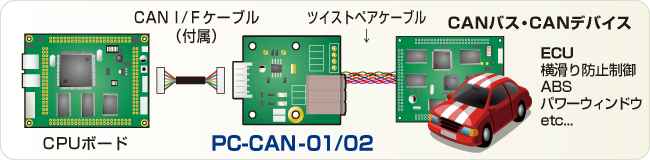

接続例

PC-CAN-01/02使用例
CPUボードにPC-CAN-01/PC-CAN-02を使用することにより、簡単にCANバスを追加できます。
自動車機器関連ほか幅広い分野に対応が可能で、評価の際に時間・手間・コストを大幅に削減することができます。
