HOME >製品情報 >プロトコルコンバータ >EZL-50L
ezTCP/Ethernet:シリアル⇔Ethernetプロトコルコンバータ
EZL-50L \9,800 (税別)
RoHS対応

ezTCPシリーズは、マイコンや既存の機器のシリアルポートをTCP/IPポートに変換するインテリジェントプロトコルコンバータです。

付属のソフトウェアで簡単に設定できますので、ネットワークアプリケーションの開発コストと開発期間を最小限に抑えることができます。

また、価格も当社従来品(EZL-50R \12,800)に比べ、よりお求めやすくなりました。


仮想COMポートソフトウェア「TCP-VSP for ezTCP」付属

デモ機貸出しのご案内
ご購入をご検討のお客様にデモ機の貸出しを受付けております。
貸出期間は2週間です。ご希望のお客様は、E-mailにてご連絡ください。
(必ずご希望の製品名「EZL-50L」を明記ください)


■量産品への組み込みをご検討のお客様へ■
数百台〜数万台単位での提供が可能です。
お客様の仕様に合わせたカスタマイズ品の提供も可能ですので、お気軽にお問い合わせ下さい。



特 長 仕 様 ダウンロード ご購入
ezl-50ボード画像
拡大画像

製品無料貸出


特 長

超小型基板(50×32mm)
コネクタ/パルストランス付属
仮想COMポートソフトウェア 「TCP-VSP for ezTCP」(無償)を使用して、通常のCOMポートとして通信が可能です。


仕 様

LANインタフェース 10BASE-T 1ポート (コネクタ外付け)
12pin (2.0mmピッチ)×1列
シリアルインタフェース 1200bps〜115.2Kbps CMOSレベル 1ポート
12pin (2.0mmピッチ)×1列

信号詳細 : RXD, TXD, RTS, CTS, VCC, GND, RS485ドライバ制御信号
対応プロトコル TCP/IP、UDP、ICMP、Ethernet、ARP、DHCP、TELNET、PPPoE
電源 DC5V ±10%
付属品 RJ-45コネクタ (パルストランス内蔵)
コンフィグレータソフト、ターミナルソフト、マニュアル,レセプタクル (12pin x 2個)
基板サイズ 50×32mm (重量 約10g、コネクタ、突起物は除く)
評価用ボード EZL-50EVAボード (ACアダプタ付属) \10,000 (税別)

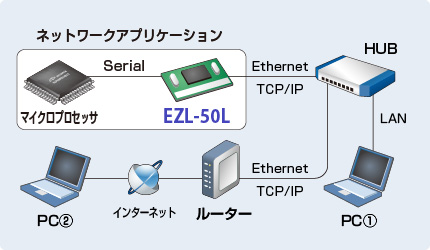

使用例

使用例 評価用ボード(保守品)
EZL-50使用例 EZL-50評価ボード
EZL-50用評価ボード \10,000 (税別)
※ACアダプタ付属。EZL-50Lは付属しておりません。
※在庫品がなくなり次第、販売終了となります。


ダウンロード : 取扱説明書やバージョンアップ情報、製品別FAQをご覧いただけます

製品マニュアル
EZL-50L 取扱説明書 6版
EZL-50R 取扱説明書 3版
EZL-50A 取扱説明書 3版
EZL-50 取扱説明書 5版
EZL-50EVA 取扱説明書 初版

P02-102-17C9 添付RJ-45コネクタデータシート 現在添付の P02-B02-P7C9 は P02-102-17C9 のRoHS対応品です

チュートリアル
  AN412 EZL有線タイプチュートリアル 2版

アプリケーションノート
  AN401 EZL-50 と H8/SH マイクロプロセッサとの接続方法 初版
AN403 EZL-50、EZL-50A、EZL-50Rの違い 初版
AN406 EZL-50Lを使用する際の注意点 1版
AN407 EZL-50L、EZL-200L ファームウェアの更新方法 4版

バージョンアップ情報

該当製品 EZL-50、EZL-50A バージョン 説明 データ サイズ 更新日
T2Sモードファームウェア V1.7e history.txt t2s17e.zip 12.14B 2004.09.03
ATCモードファームウェア V1.7e atc17e.zip 21.3KB 2004.09.03
CODモードファームウェア V1.7e cod17e.zip 17.6KB 2004.09.03
UDPモードファームウェア V1.7e u2s17e.zip 14.2KB 2004.09.03

該当製品 EZL-50R バージョン 説明 データ サイズ 更新日
T2Sモードファームウェア V2.0b history.txt t2s20b.zip 12.2KB 2005.01.24
ATCモードファームウェア V2.0b atc20b.zip 21.1KB 2005.01.24
CODモードファームウェア V2.0b cod20b.zip 17.4KB 2005.01.24
UDPモードファームウェア V2.0b u2s20b.zip 13.9KB 2005.01.24

該当製品 EZL-50L バージョン 説明 データ サイズ 更新日
本体ファームウェア V1.2e history.txt 50lr12e.zip 55KB 2010.08.07

EZLユーティリティ
  設定ツール・ライブラリ
  通信ソフト
  ファーム書換ツール
  TCP-VSP for ezTCP
  Socket通信サンプルプログラム

Q&A
  EZLシリーズ全般


この製品を購入する : FAXでのお見積依頼・ご注文、オンラインショッピングはこちら

お見積り依頼・ご注文

オンラインショッピング


● ezTCPシリーズは、Sollae Systems社の製品です。 SOLLAE SYSTEMS CO.,LTD.
● (株)アルファプロジェクトは、Sollae Systems社の日本国内総販売代理店です。
