インタフェースコンバータ
PC-USB-02A \5,800 (税別)  販売終了
RoHS対応

PC-USB-02Aは、マイコンのシリアルポートをUSBポートに変換するアダプタです。

シリアル/USB変換は専用ICによって全て処理されますので、ファームウェアに特別な処理は必要ありません。

USBポートに接続したPC上では仮想COMポートドライバによってCOMポートとして認識されますので、既存のCOMポートアプリケーション(弊社VisualMonitorやFlashWriter EXなど)がそのまま動作します。

弊社製CPUボード「AlphaBoardシリーズ」に接続する場合は、ボードのシリアルコネクタと接続するだけでご利用いただけます。
> 適応ボードはこちら



  仮想COMポートドライバ付属
  ジャンパにより CTS、RTSの使用/未使用の設定が可能です。
  CPUボードとの接続ケーブルが付属しています。



仕 様 ダウンロード ご購入


仕 様

PC-USB-02A
適応CPUボード
SH4A-Multi: AP-SH4AD-0A
SH-4A: AP-SH4A-0A/ AP-SH4A-1A/ AP-SH4A-2A/ AP-SH4A-3A
SH-4: AP-SH4-1A
SH-3: AP-SH3-1A/ AP-SH3-2A/ AP-SH3D-1A/ AP-SH3D-2A
SH2A-Dual: AP-SH2AD-0A
SH-2A: AP-SH2A-0A/ AP-SH2A-1A/ AP-SH2A-2A/ AP-SH2A-3A/ AP-SH2A-4A
SH-2: AP-SH2F-2A/ AP-SH2F-4A/ AP-SH2F-5A/ AP-SH2F-7A/ AP-SH2F-8A/
AP-SH2F-9A/ AP-SH2F-10A/ AP-SH2F-11A/ AP-SH2F-12A
RX62: AP-RX62N-0A/ AP-RX62T-0A/ AP-RX62G-0A/ AP-RX63TL-0A
XGシリーズ: XG-1808/ XG-3517/ XG-3730
USB/シリアル
ブリッジチップ
CP2102 (Silicon Laboratories)
USBインタフェース USB2.0 フルスピード(12Mbps)対応
シリアルインタフェース
データビット: 5 / 6 / 7 / 8 ビット
スタートビット:  1ビット
ストップビット: 1 / 1.5 / 2 ビット *1
パリティ: なし / ODD / EVEN / MARK / SPACE
通信速度: 300〜921600 bps *2
入出力電圧: 3.3V/5V入出力に対応
外部接続コネクタ
USB側: USB Bコネクタ
TTLシリアル側: 6pinコネクタ 日圧NHコネクタ
動作電圧1(VCC) 2.7V〜5.5V
自己消費電流1(VCC) 最大 15mA *3
動作電圧2(VBUS) USBバスパワー 4.4V〜5.5V
自己消費電流2(VBUS) Typ 25mA
使用環境条件 0〜70℃、20〜80%RH 結露なし
基板サイズ 38×44mm (コネクタ、突起物は除く)
動作環境 PC/AT互換機、OS:Windows 98/2000/XP *4
付属品 シリアルI/Fケーブル(6P)、デバイスドライバ、マニュアル
* 本製品はスレーブとしてのみご利用いただけます。ホストとしてはご利用いただけません。
* PCと接続するUSBケーブルはお客様でご用意いただく必要があります。
*1 ストップビットの1.5は、データビットが5ビットの場合のみ設定できます。
*2 通信速度の921600bps は、データビットが、7及び8ビットの場合のみ設定できます。
*3 VCCは、PC-USB-02AのLED及びバッファ回路で使用します。
*4 本製品は、ご使用のPC・周辺機器・ソフトなどの相性により、正常に動作しない場合があります。
・ 本製品は環境に配慮し、無洗浄となっております。ボードが白く見える場合がありますが、仕様・性能には影響ありません。

仮想COMポートドライバ
動作パソコン USBポートを装備している機種で対応OSが動作するもの
対応OS Windows 98SE / 2000 / XP
通信速度 300/600/1200/1800/2400/4800/7200/9600/14400/19200/28800/
38400/56000/57600/115200/128000/230400/460800/921600 bps
スタートビット 1ビット
データビット 5 / 6 / 7 / 8 ビット
パリティビット なし / ODD / EVEN / MARK / SPACE
ストップビット 1 / 1.5 / 2 ビット
ドライバメーカ Silicon Laboratories (Cygnal)社


接続例

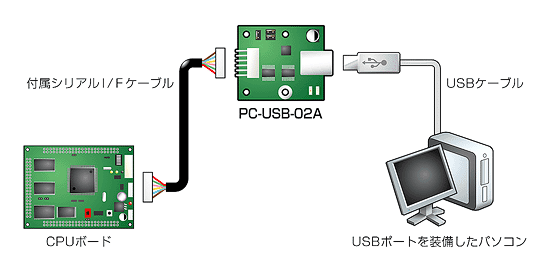

PC-USB-02A使用例
PC-USB-02Aを使用することにより、パソコンとCPUボードをUSBにて簡単に接続できます。
また、シリアルポートのないパソコンでも、VisualMonitorやFlashWriter EXなどのCOMポートアプリケーションを利用できるようになります。
