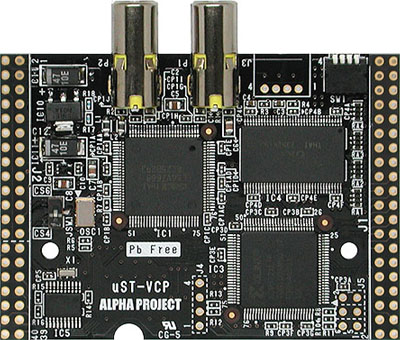

μST-SH2用 ビデオキャプチャボード
μST-VCP  \19,000 (税別) 保守品

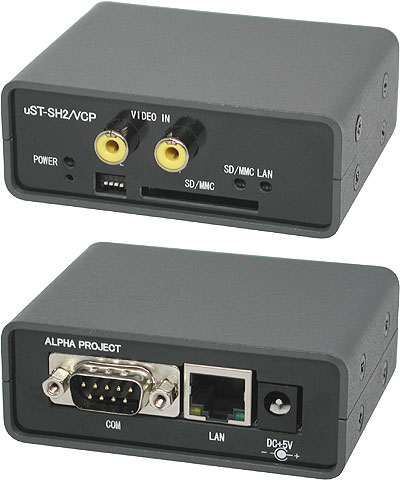

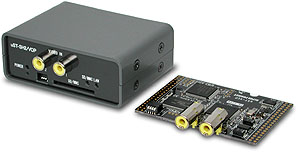

μST-SH2+μST-VCP ケースタイプ
μST-SH2/VCP  \39,800 (税別) 保守品
Linux RoHS対応

μST-VCPは、μST-SH2にビデオキャプチャ機能を拡張するボードです。
μST-SH2と組み合わせて使用すれば、小型ビデオサーバや画像処理装置が簡単に構成できます。

■ すぐ始められます!開発キットをご用意
μST-SH2でのLinuxシステム開発に必要なものがすべてセットになっていますので、すぐに開発に取りかかることができます。また、Linux開発環境にcoLinuxを採用していますので、Windows上で開発をおこなうことができます。

μST-SH2 Linux開発キット
Linux-Kit-B02


特 長 仕 様 ダウンロード ご購入

μST-SH2/VCP μST-VCP

特 長

ビデオ信号入力端子を2ch装備
名刺より小さい超小型サイズ
μCLinuxに対応したサンプルプログラムを提供 ※μST-SH2 Linux開発キット (別売) に収録
回路図を全て公開


仕 様

ビデオ信号入力
NTSC/PAL (自動判別)
RCAピンジャック2ch (選択切り替え方式)
入力インピーダンス75Ω
画像キャプチャサイズ
NTSC   VGAモード 640×485 QVGAモード 320×243 または
  VGAモード 720×485 QVGAモード 360×243
PAL   VGAモード 720×576 QVGAモード 360×288
画面キャプチャ性能
(弊社測定プログラム参考値 *
VGAモード     640×480 最大 10枚/秒
QVGAモード     320×240 最大 30枚/秒
ビデオデコーダ ML86V7668TBZ03A (沖電気工業)
キャプチャフォーマット RGB565、YCbCr 16bit
バス接続 拡張コネクタ 40pin×2 HIF3H-40PB-2.54DSA (ヒロセ)
消費電流 Max 約450mA (μST-SH2を除く)
動作温度範囲 0〜50℃
基板サイズ 71×51mm 4層基板 (コネクタ、突起物は除く)
ケース寸法 W80×D60×H30mm
付属品
μST-VCP  : CD-ROM (マニュアル、回路図)
μST-SH2/VCP  : CD-ROM (マニュアル、回路図)、14pin MILコネクタ、ゴム足
* μST-SH2と組み合わせて、Linux上のアプリケーションプログラムでキャプチャのみを連続的に行った場合の実測値です。
ケースタイプは組立済となります。
本製品にはソフトウェアは付属しておりません。別途「μST-SH2 Linux開発キット」をお求めください。
ボードは無洗浄です。
μST-VCPには、基板間コネクタは付属しておりません。μST-SH2と接続するには、μST-SH2/VCP (ケースタイプ) か、別途 「拡張コネクタセット4 (2枚スタッキング用)」 または 「拡張コネクタセット7 (2枚以上スタッキング用)」 をお求めください。(注文表に記載されています)
μST-VCPおよびμST-SH2/VCPにはACアダプタ(\1,800 税別)は付属しておりません。別途お求めください。
注文表に記載されています)


ダウンロード : 取扱説明書やバージョンアップ情報、製品別FAQをご覧いただけます

製品マニュアル類
  ハードウェアマニュアル 2008.03.19 2版

アプリケーションノート
  AN1005 uSTシリーズ スタッキング接続について

サンプルプログラム

ファイル サイズ 更新日
 -

Q&A
  μST-VCP ・ μST-SH2/VCP
