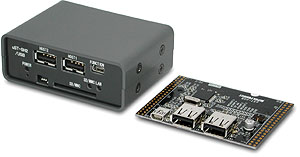

μST-SH2用 USBホストボード
μST-USB  \9,800 (税別) 保守品

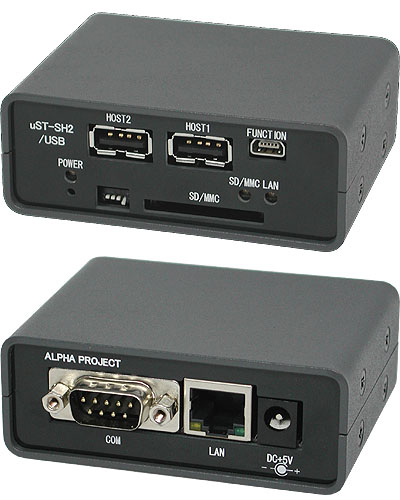

μST-SH2+μST-USB ケースタイプ
μST-SH2/USB  \32,000 (税別) 保守品
Linux RoHS対応

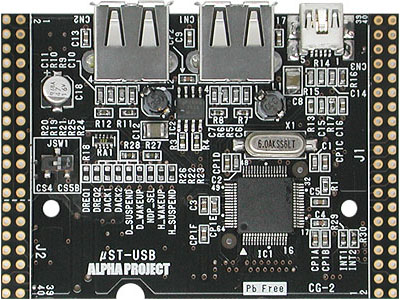

μST-USBは、μST-SH2にUSBホスト機能を拡張するボードです。
USB2.0(Full-Speed)のHOSTが2ch、FUNCTIONが1ch搭載されており、USBメモリなどを利用することができます。

■ すぐ始められます!開発キットをご用意
μST-SH2でのLinuxシステム開発に必要なものがすべてセットになっていますので、すぐに開発に取りかかることができます。また、Linux開発環境にcoLinuxを採用していますので、Windows上で開発をおこなうことができます。

μST-SH2 Linux開発キット
Linux-Kit-B02


特 長 仕 様 ダウンロード ご購入

μST-SH2/USB μST-USB

特 長

USB HOST (Full-SPEED) を2ch搭載
USB FUNCTION (Full-SPEED) を1ch搭載
名刺より小さい超小型サイズ
μCLinuxに対応したサンプルプログラムを提供 ※μST-SH2 Linux開発キット (別売) に収録
回路図を全て公開


仕 様

USB I/F
USB2.0 (Full-Speed) HOST:2ch FUNCTION:1ch
ISP1161A1BD (NXP)
バス接続 拡張コネクタ 40pin×2 HIF-40PB-2.54DSA (ヒロセ)
消費電流 Max 約100mA (USB BUS POWER未使用時)
動作温度範囲 0〜50℃
基板サイズ 71×51mm 4層基板 (コネクタ、突起物は除く)
ケース寸法 W80×D60×H30mm
付属品
μST-USB  : CD-ROM (マニュアル、回路図)
μST-SH2/USB  : CD-ROM (マニュアル、回路図)、14pin MILコネクタ、ゴム足
ケースタイプは組立済となります。
本製品にはソフトウェアは付属しておりません。別途「μST-SH2 Linux開発キット」をお求めください。
ボードは無洗浄です。
μST-USBには、基板間コネクタは付属しておりません。μST-SH2と接続するには、μST-SH2/USB (ケースタイプ) か、別途 「拡張コネクタセット4 (2枚スタッキング用)」 または 「拡張コネクタセット7 (2枚以上スタッキング用)」 をお求めください。(注文表に記載されています)
μST-USBおよびμST-SH2/USBにはACアダプタ(\1,800 税別)は付属しておりません。別途お求めください。
注文表に記載されています)


ダウンロード : 取扱説明書やバージョンアップ情報、製品別FAQをご覧いただけます

製品マニュアル類
  ハードウェアマニュアル 2007.12.19 2版

アプリケーションノート
  AN1005 uSTシリーズ スタッキング接続について

サンプルプログラム

ファイル サイズ 更新日
 -
