超小型ネットワーク対応ボード

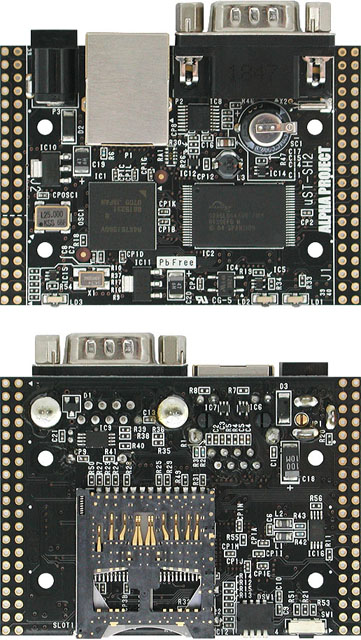

μST-SH2

¥20,000 (税別)

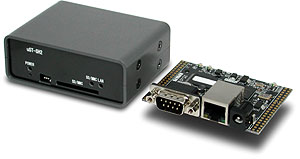

μST-SH2ケースタイプ

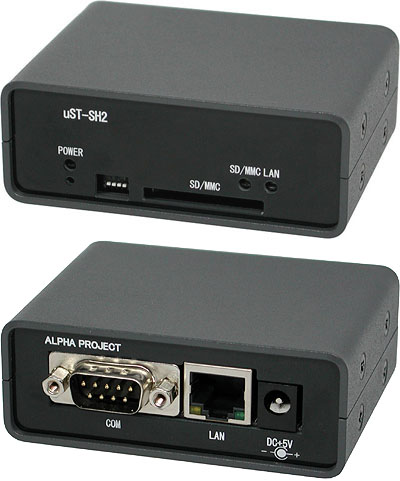

μST-SH2/C

¥21,800 (税別)
uClinuxRS-232Cドライバ搭載H-UDIコネクタ装備FlashWriterEX対応XrossFinder対応XrossFinder Evo対応RoHS対応

μST-SH2は、ルネサス エレクトロニクス株式会社製 SuperH RISCプロセッサ「SH-Ether SH7619」を搭載したボードコンピュータです。

名刺の2/3ほどの超小型サイズながら、Ethernetポートを装備していますので、ネットワークを主体とした様々な用途にご利用いただけます。また、標準OSとしてLinuxを採用、高度な組込みアプリケーションも容易に構築することができます。

■ すぐ始められます!開発キットをご用意
μST-SH2でのLinuxシステム開発に必要なものがすべてセットになっていますので、すぐに開発に取りかかることができます。また、Linux開発環境にcoLinuxを採用していますので、Windows上で開発をおこなうことができます。
μST-SH2 Linux開発キット
Linux-Kit-B02

※μST-SH2 Linux開発キットにデバッグ環境は付属しておりません。

μST-SH2/C μST-SH2

特長

標準OSにLinuxを採用
名刺の2/3の超小型サイズ
SH-Ether SH7619搭載
高速大容量メモリ搭載 SDRAM 32MByte
10/100BASE対応 Ethernetポート
SD/MMCカードスロット、RS232 インタフェース搭載
CPUバスをコネクタ上に出力、システムの拡張が容易
回路図を全て公開

ソリューション 本ボードは以下製品の対応ボードです。
ミドルウェア
ユークエスト株式会社
IPv6対応TCP/IPプロトコルスタック「MatrixQuestNET
MatrixQuestNETシリーズは、uQuestが開発した、組込み用途向けに最適化されたTCP/IPプロトコルスタックです。


仕様

CPU ルネサス エレクトロニクス株式会社製 R4S76190B125BGV (SH7619)
クロック
14.7456MHz発振子
CPUコア  117.9648MHz
バス  58.9824MHz
周辺  29.4912MHz
メモリ
FlashROM  8MByte
SDRAM  32MByte
I/Oポート 汎用入出力端子 17本
Ethernet 10/100BASE-T (CPU内蔵) 1ポート
シリアルI/F 3ch (クロック同期/調歩同期モード、2chは兼用端子)
SD/MMCスロット 1スロット (SPIモード)
RTC S-35190A (SII製) 電気二重層コンデンサにてバックアップ
外部拡張バス 40ピン×2 (バス、I/O、H-UDI)
リセット リセットIC、リセットSW搭載 外部拡張コネクタ (未実装) からのリセット可能
電源 5V ±5%
消費電流 Max 約400mA
動作温度範囲 0〜50℃
基板サイズ 71×51mm 4層基板 (コネクタ、突起物は除く)
ケース寸法 W80×D60×H30mm
付属品
μST-SH2  :14pin MILコネクタ
μST-SH2/C  :14pin MILコネクタ、ゴム足
ケースタイプは組立済となります。
本製品にはソフトウェアは付属しておりません。別途「μST-SH2 Linux開発キット」をお求めください。
μST-SH2およびμST-SH2/Cには、基板間コネクタは付属しておりません。別途 「拡張コネクタセット4 (2枚スタッキング用)」 または 「拡張コネクタセット7 (2枚以上スタッキング用)」 をお求めください。(注文表に記載されています)
μST-SH2およびμST-SH2/CにはACアダプタ(¥1,800 税別)は付属しておりません。別途お求めください。
注文表に記載されています)

ダウンロード

マニュアル・ドキュメント バージョン 更新日
μST-SH2 ハードウェアマニュアル 3.0 2012/07/25
AN1005 μSTシリーズ スタッキング接続について 1.0 2007/12/14
ERC01 μST-SH2/USBの動作設定について 1.0 2009/02/26
ERC02 μST-SH2 シリアルインタフェース(SCIF2)動作不具合について 1.0 2009/02/26
ERC03 μST-SH2/ADIOの動作設定について 1.0 2009/02/26
ERC04 μST-SH2/VCPの動作設定について 1.0 2009/02/26
ERC06 μST-SH2の出荷時のネットワーク設定の修正について 1.0 2010/05/17
μST-SH2 搭載部品変更履歴 1.0 2012/07/25

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
μST-SH2 回路図 2.0 2012/07/25
XrossFinder パスワード バージョン 更新日
コマンドファイル - -

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザ登録を行っていない場合  お手数ですが、必ず【ユーザ登録】を行った後、下記メールフォームよりご連絡ください。

ユーザ登録がお済みの場合    お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
