インテリジェントSDカードリーダライタ
PC-SDRW-01 \9,000 (税別) 販売終了
RoHS対応

PC-SDRW-01は、アルファボードシリーズのシリアルI/Fに接続するインテリジェントSDカードリーダライタです。本製品を使用することにより、CPUボードへ簡単にストレージ機能を付加することが可能です。

本製品と弊社アルファボードシリーズに接続する場合には、付属のシリアルI/FケーブルをCPUボードのシリアルI/Fコネクタに接続するだけでご利用いただけます。

> 適応ボードはこちら



  CPUボードとの接続ケーブルが付属しています。



特 長 仕 様 ダウンロード ご購入

特 長

ストレージ機能
本製品をCPUボードに接続すればストレージ機能を追加することができます。
シリアルI/F
調歩同期通信またはSPI通信をサポートしており、5V系及び3.3V系マイコン回路のシリアルI/Fと直結することができます。
調歩同期通信の通信速度は9.6K〜230.4Kbps、SPI通信では最大1Mbpsまでの高速通信に対応しています。 また、SPI通信では通信ポートだけでなくマイコン等の汎用ポートとの接続でも通信を行うことができます。 ※1
自動ロギングモード
本製品に対して特別な操作を行わずにマイコン回路のシリアルポートからのデータをSDカードに記録できます。 ※2
接続が容易
本製品とアルファボードの接続であれば、付属ケーブルを接続するだけですぐにお使いいただけます。
小型基板
基板サイズは、42mm×44mmと小型です。
ユーザーサイドでのフォームウェアバージョンアップをサポート
バージョンアップデータは弊社ホームページ上より無償で提供されますので、最新版をすぐに利用することができます。
※1:記述のSPI通信はSDカードとの直接の通信ではなく、PC-SDRW-01へのバイナリコマンド通信として使用されます
※2:返信応答が必要な機器には対応していません


仕 様

ハードウェア仕様
適応メモリカード SDカード (SDHC対応)、MMC
適応CPUボード
SH4A-Multi: AP-SH4AD-0A
SH-4A: AP-SH4A-0A/ AP-SH4A-1A/ AP-SH4A-2A/ AP-SH4A-3A/ AP-SH4A-4A
SH-4: AP-SH4-1A
SH-3: AP-SH3-1A/ AP-SH3-2A/ AP-SH3D-1A/ AP-SH3D-2A
SH2A-Dual: AP-SH2AD-0A
SH-2A: AP-SH2A-0A/ AP-SH2A-1A/ AP-SH2A-2A/ AP-SH2A-3A/ AP-SH2A-4A/
AP-SH2A-5A/ AP-SH2A-6A
SH-2: AP-SH2F-2A/ AP-SH2F-4A/ AP-SH2F-5A/ AP-SH2F-7A/AP-SH2F-8A/
AP-SH2F-9A/ AP-SH2F-10A/ AP-SH2F-11A/ AP-SH2F-12A
RX62 AP-RX62N-0A/AP-RX62T-0A/ AP-RX62G-0A/
AP-RX63N-0A/ AP-RX63TL-0A
XGシリーズ: XG-1808/ XG-3517/ XG-3730
動作モード
バイナリコマンドモード
自動ロギングモード
(DIP-SWにて切り替え)
シリアルI/F
調歩同期シリアル (9600 / 19.2K / 38.4K / 57.6K / 115.2k/ 230.4k bps)
SPI 最大1Mbps
表示 パワーLED、アクセスLED
DIP SW 4ビット、各種動作設定用
コネクタ
調歩同期:  6ピンNHコネクタ
SPI:  6ピンNHコネクタ (未実装)
カードスロット SDカードスロット
電源 3.3V または 5V
消費電流
5V時: Max 60mA (カード未挿入時、スリープ時:8mA)
3.3V時: Max 50mA (カード未挿入時、スリープ時:4mA)
使用環境条件 温度 -20〜60℃ (結露なし)
基板サイズ 42×44mm (突起物は除く)
付属品 シリアルI/Fケーブル、ユーティリティ/マニュアルディスク (CD-ROM)
ボードは無洗浄です。

ファイルシステム仕様
対応FAT
DOS互換 (FAT16/FAT32)
ロングファイルネーム対応 (VFAT対応) *64バイトまで
同時ファイルオープン数 2
最大ファイルサイズ 2GB
最大ファイル数
ルートディレクトリ:  メモリーカードに依存 ※3
サブディレクトリ:  8192ファイル/ディレクトリ
ワイルドカード 一部コマンドのみ対応
ディレクトリ構造 対応
日本語対応 SHIFT-JIS
※3: FAT16フォーマットの場合、ルートディレクトリに作成できるファイル数はメモリーカードによって異なります。詳細は取扱説明書をご参照下さい。

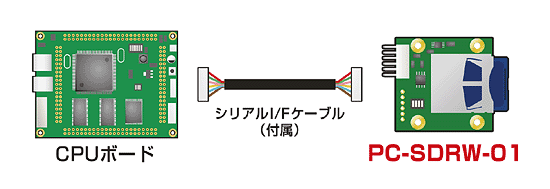

接続例

PC-SDRW-01使用例
CPUボードのほか、シリアルI/Fを搭載した機器にPC-SDRW-01を接続することにより、簡単にデータをSDカードへ保存できます。


ダウンロード : 取扱説明書やバージョンアップ情報、製品別FAQをご覧いただけます

製品マニュアル類
  取扱説明書 2011.02.22 4版
  SDカード/MMC動作確認済リスト 2014.05.12 2版
  PC-SDRW-01 ファームウェア Version1.11 の不具合について 2012.3.28 2版
  PC-SDRW-01 ファームウェア Version1.12 の不具合について 2013.4.19 1版

アプリケーションノート
  -

バージョンアップ情報

バージョン 説明 データ サイズ 更新日
1.13 history.txt SDRW113.zip 263KB 2013.04.19
