インタフェースコンバータ
PC-LAN-01 \15,000 (税別) 保守品
RoHS対応

PC-LAN-01は、マイコンのシリアルポートをEthernetポートに変換するアダプタです。

AlphaBoardシリーズに接続する場合は、CPUボードのシリアルコネクタと接続するだけでご利用いただけます。



  ジャンパにより CTS、RTSの使用/未使用の設定が可能です。
  CPUボードとの接続ケーブルが付属しています。

仮想COMポートソフトウェア「TCP-VSP(Windows版)」無償配布開始!
仮想COMポートソフトウェア 「TCP-VSP for ezTCP」(無償)を使用して、通常のCOMポートとして通信が可能です。



仕 様 ダウンロード ご購入


仕 様

適応CPUボード
SH-4A: AP-SH4A-0A/AP-SH4A-1A/AP-SH4A-2A
SH-4: AP-SH4-1A
SH-3: AP-SH3-1A/AP-SH3-2A/AP-SH3D-1A/AP-SH3D-2A
SH2A-Dual: AP-SH2AD-0A
SH-2A: AP-SH2A-0A/AP-SH2A-1A/AP-SH2A-2A/AP-SH2A-3A
SH-2: AP-SH2F-2A/AP-SH2F-4A/AP-SH2F-5A/AP-SH2F-7A/AP-SH2F-8A/AP-SH2F-9A/AP-SH2F-10A/AP-SH2F-11A/AP-SH2F-12A
Ethernet 10BASE-T 1ポート
通信レート 1200bps 〜 115.2Kbps
シリアルポート TTLレベル 3.3V / 5V対応 (TxD, RxD, CTS, RTS, GND, VCC) 6pin
基板サイズ 50×65mm (コネクタ、突起物は除く)
電源 DC 3.3V 〜 5.5V TTL側コネクタから給電
付属品 コンフィグレーションソフト、ターミナルソフト、マニュアル、仮想COMポートソフトウェア「TCP-VSP」(無償)、
シリアル接続ケーブル
※ PCと接続するLANケーブルはお客様でご用意いただく必要があります。
・ ボードは無洗浄です。

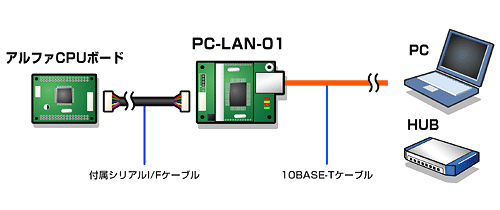

接続例

PC-LAN-01は、複雑なTCP/IPの通信手順をすべて自動的に処理します。
マイコン側からはこれらの複雑な接続手順やプロトコルなどを意識する必要がありませんので、普通にシリアル通信をおこなうだけで、ネットワーク上の他のデバイスと通信することができます。

10BASE-Tケーブルは、接続方法により種類が異なります。接続方法にあわせた10BASE-Tケーブルをご用意下さい。

 PC-LAN-01をPCに直接接続する場合 → クロスケーブル
 PC-LAN-01をHUBを介して接続する場合 → ストレートケーブル


ダウンロード : 取扱説明書やバージョンアップ情報、製品別FAQをご覧いただけます

製品マニュアル類
  取扱説明書 2005.03.04 2版
  CPUボード対応表 2010.09.24 5版

アプリケーションノート
  -

バージョンアップ情報
  EZL-50Aのサポート情報を参照ください

Q&A
  PC-LAN-01


この製品を購入する : FAXでのお見積依頼・ご注文、オンラインショッピングはこちら

お取扱い終了
