TTLシリアル⇔HID/Mass Storage インタフェースコンバータ
PC-HID-01　\6,800 （税別）　　 販売終了		 RoHS対応

デバイスドライバ不要でHID/マスストレージクラスに対応できる、シリアル/USBブリッジアダプタです。

S1R72U06(EPSON社製)を搭載しており、CPUはシリアルインタフェース経由でUSBデバイスの制御を簡単に行うことができます。
HID(マウス/キーボード)およびUSBメモリに対応しています。

本製品と弊社アルファボードシリーズに接続する場合には、付属のシリアルI/FケーブルをCPUボードのシリアルI/Fコネクタに接続するだけでご利用いただけます。

＞ 適応ボードはこちら

　 CPUボードとの接続ケーブルが付属しています。



特 長 仕 様 ダウンロード ご購入


特　長

対応USBクラス
HID(Human Interface Device)クラス　：　Host/Device
Mass Storageクラス　:　Host
高速シリアルインタフェース
調歩同期通信をサポートしており、5V系及び3.3V系マイコン回路のシリアルI/Fと直結することができます。
通信速度は最大3Mbpsのボーレートになります。
接続が容易
本製品とアルファボードの接続であれば、付属ケーブルを接続するだけですぐにお使いいただけます。
電源電圧を選ばない
3.3V〜5.0Vの単一電源で動作するので、電源電圧を選びません。
小型基板
基板サイズは、42mm×44mmと小型です。


仕　様

適応CPUボード
SH4A-Multi： AP-SH4AD-0A
SH-4A： AP-SH4A-0A/ AP-SH4A-1A/ AP-SH4A-2A/ AP-SH4A-3A
SH-4： AP-SH4-1A
SH-3： AP-SH3-1A/ AP-SH3-2A/ AP-SH3D-1A/ AP-SH3D-2A
SH2A-Dual： AP-SH2AD-0A
SH-2A： AP-SH2A-0A/ AP-SH2A-1A/ AP-SH2A-2A/ AP-SH2A-3A/ AP-SH2A-4A/
AP-SH2A-5A
SH-2： AP-SH2F-2A/ AP-SH2F-4A/ AP-SH2F-5A/ AP-SH2F-7A/ AP-SH2F-8A/
AP-SH2F-9A/ AP-SH2F-10A/ AP-SH2F-11A/ AP-SH2F-12A
RX62： AP-RX62N-0A/ AP-RX62T-0A/ AP-RX62G-0A/ AP-RX63TL-0A
シリアル-USBブリッジIC S1R72U06(EPSON製)
USBインターフェース USB2.0 Full/Low Speed対応　Host/Device　※Host、Deviceは排他
USB Aコネクタ / USB MiniBコネクタ
シリアルインターフェース TTLレベル 調歩同期シリアル　300bps〜3Mbps　6ピンNHコネクタ
電源電圧 DC3.3V または DC5V シリアルインタフェースコネクタから給電
自己消費電流 50mA（弊社サンプルプログラム動作時）
使用環境条件 0〜50℃ 結露なし
基板サイズ 44×42mm　（コネクタ、突起物は除く）
添付品 CPUボード接続用ハーネス（6P）、マニュアル
※ ボードは無洗浄です。


接続例

PC-HID-01使用例

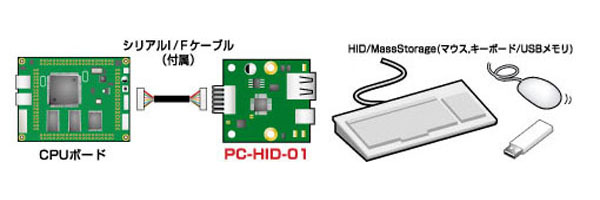

・ Host(HIDクラス、Mass Storageクラス)として動作させることで、キーボードやマウス、USBメモリをCPUボードに簡単に接続できます。

PC-HID-01使用例

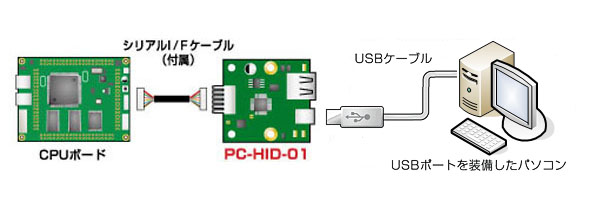

・ Device(HIDクラス)として動作させることで、USBホスト搭載のPCやPDAにHIDデバイスとしてCPUボードを接続できます。


ダウンロード ： 取扱説明書やバージョンアップ情報、製品別FAQをご覧いただけます

製品マニュアル類
　 取扱説明書 2009.11.10 1版

アプリケーションノート
　 AN156 サンプルプログラム解説 2009.11.10 1版

バージョンアップ情報
　
バージョン 説明 データ サイズ 更新日
- - - - -

Q&A
　 PC-HID-01


この製品を購入する ： FAXでのお見積依頼・ご注文、オンラインショッピングはこちら

販売終了
