SuperHマイコン フラッシュ書込ツール
FlashWriter EX  \20,000 (税別)

SuperH に対応したオンボードフラッシュ書込みソフトです。
ルネサスフラッシュマイコンの内蔵FlashROMの書込みと、H-UDI機能を持つ
マイコンの外部バスに接続されたFlashROMの書込みに対応しています。
また、お客様のシステムのバージョンアップソフトの配布に便利なライティング
モジュール作成機能も搭載しています。

  XrossFinder Evoをご利用のお客様へ
XrossFinder Evoと組み合わせてご使用いただくには、Ver 3.00以上のFlashWriter EXが必要です。
それ以前のバージョンのFlashWriter EXをお持ちのユーザ様はバージョンアップをお願いします。
バージョンアップはダウンロードから可能です。

  評価版がダウンロードできます。是非ご試用ください。
FlashWriter EX評価版のダウンロード


特 長 仕 様 ダウンロード ご購入

拡大画像

特 長

シリアル通信によるルネサスフラッシュマイコン(SH-2、SH-2A)の内蔵Flashの書き込み(シリアル)
H-UDI機能を使用したCPUの外部バスへ接続されたFlashROMの書き込み(JTAG)
1000種類以上のFlashROMに対応
ライティングモジュール作成機能
データ編集機能
Windows 2000/XP/Vista/7 各日本語版/英語版対応
特別なソフトウェア不要 (シリアル/JTAG時)
特別なハードウェア不要 (シリアル)
自動ボーレート設定機能 (シリアル)
ブート書込に対応 (シリアル)
XrossFinder/XrossFinder Evoと組み合わせることで、より多くのCPUに対応できます。


仕 様

動作環境
対応OS Windows 98/Me/2000/XP  (シリアル転送書込み/JTAG転送書込み HJ-LINK使用時)
Windows 2000/XP/Vista/7 (JTAG転送書込み XrossFinder/XrossFinder Evo使用時)
各日本語版/英語版が動作するPC/AT互換機
ハードディスク 2MB以上の空き容量
CD-ROMドライブ インストール時のみ使用
メモリ 256MB以上
シリアルポート 1ポート シリアル転送書き込み時に必要
プリンタポート 1ポート JTAG転送書き込み時に必要 (HJ-LINK使用)
USBポート 1ポート JTAG転送書き込み時に必要 (XrossFinder/XrossFinder Evo使用)

シリアル転送書込み
対応CPU SH7017, SH7044, SH7045, SH7046, SH7047, SH7050, SH7051, SH7052, SH7053, SH7054, SH7055, SH7055S, SH7058, SH7058S, SH7059, SH7065, SH7083, SH7084, SH7085, SH7086, SH7124, SH7125, SH7136, SH7137, SH7144, SH7145, SH7146, SH7147, SH7149, SH7211, SH7214, SH7216, SH7239, SH7243, SH7254R, SH7285, SH7286 *1
対応書込みモード ブートモード
通信速度 9600〜115,200bps
書込速度 MAX 4.5KB/sec (CPUの種類、動作周波数、通信速度により変動します)
対応ファイル形式 モトローラ Sフォーマットファイル *2、BINファイル

JTAG転送書込み (XrossFinder/XrossFinder Evo使用時)
対応CPU *3 SH7047, SH7083, SH7084, SH7085, SH7086, SH7124, SH7125, SH7125デバッグMCU, SH7136, SH7137, SH7144, SH7145, SH7146, SH7149, SH7201, SH7203, SH7205, SH7206, SH7211, SH7214, SH7216, SH7237, SH7239, SH7243, SH7261, SH7262, SH7263, SH7264, SH7265, SH7266, SH7267, SH7268, SH7269, SH7285, SH7286, SH7606, SH7619, SH7670, SH7671, SH7705, SH7706, SH7709A, SH7709S, SH7710, SH7712, SH7724, SH7727, SH7729, SH7729R, SH7730, SH7734, SH7750, SH7750S, SH7750R, SH7751R, SH7760, SH7763, SH7764, SH7780, SH7785, SH7786, SH72544R, SH7450, SH7451 *1
対応フラッシュメモリ 1000種類以上(8/16bit) 詳細はFlashROM対応表を参照ください *1 *5
対応FlashROM構成 ユーザーズマニュアルに記載
JTAGインタフェース H-UDI 14pin
対応ファイル形式 モトローラ Sフォーマットファイル *2、BINファイル

JTAG転送書込み (HJ-LINK使用時) *4
対応CPU *3 SH7047, SH7136, SH7137, SH7144, SH7145, SH7201, SH7205, SH7203, SH7206, SH7211, SH7214, SH7216, SH7237, SH7239, SH7243, SH7261, SH7262, SH7263, SH7264, SH7265, SH7266, SH7267, SH7268, SH7269, SH7285, SH7286, SH7606, SH7619, SH7670, SH7671, SH7705, SH7706, SH7709A, SH7709S, SH7710, SH7712, SH7724, SH7727, SH7729, SH7729R, SH7730, SH7734, SH7750, SH7750S, SH7750R, SH7751R, SH7760, SH7763, SH7764, SH7780, SH7785, SH7786  *1
対応フラッシュメモリ 1000種類以上(8/16bit) ・詳細はFlashROM対応表を参照ください *1 *5
対応FlashROM構成 ユーザーズマニュアルに記載
JTAGインタフェース H-UDI 14pin
対応ファイル形式 モトローラ Sフォーマットファイル *2、BINファイル

*1:対応CPU・フラッシュメモリは順次増えていきます。
*2:保存形式にモトローラSフォーマットファイルを選択することはできません。
*3:JTAG転送書き込みでは、SH-2内蔵フラッシュメモリのユーザブートマットへの書き込みは行えません。
*4:HJ-LINKでは一部のSH-2に対して動作タイミングを満足できないものがあり、それらは非対応となっております。
*5:シリアルEEPROMなどのシリアルフラッシュメモリには対応しておりません。


接続例

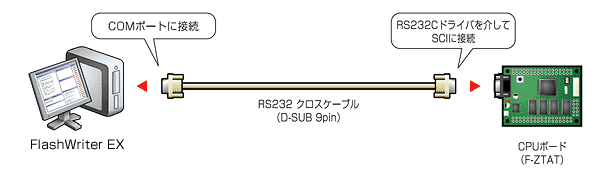

シリアル転送書込み時


JTAG転送書込み時(HJ-LINK)

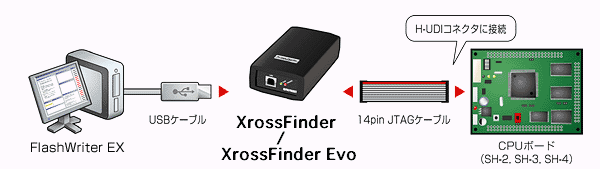

JTAG転送書込み時(XrossFinder/XrossFinder Evo)



価格表

製品名 商品構成・概要 価 格
FlashWriter EX フラッシュ書込みソフトウェアのみ \20,000(税別)
XFE-FW XrossFinder Evo + FlashWriter EX \98,000(税別)
XF-FW XrossFinder + FlashWriter EX \58,000(税別)
HJ-LINK パラレルインタフェースJTAG書込みアダプタ *1 \15,000(税別)
*1 一部のSH-2に対して動作タイミングを満足できないものがあり、それらは非対応となっております。


FlashWriter EX評価版のダウンロード

Readme.txt

fwex_tri.zip (1.46MB)


ダウンロード : 取扱説明書やバージョンアップ情報、製品別FAQをご覧いただけます

製品マニュアル類
  ユーザーズマニュアル (2016.03.14 11.6版)
FlashROM対応表 (2016.01.07 4.2版)

アプリケーションノート
AN802 H-UDIコネクタ接続例 (2016.01.07 2.4版)

■ 注意:ver3.02から本体と定義ファイルのアップデートを一度に行なえるよう変更しました ■
インストーラ

バージョン 説明 ファイル サイズ 更新日
3.06 readme.txt fwex306.zip 1.46M 2016.03.14

Q&A
  FlashWriter EX

旧製品をご利用のお客様へ
FlashWriter PRO2をご利用のお客様には無償バージョンアップを提供しております。
上記本体プログラムと定義ファイルをご利用ください。
