Bluetoothモジュール

BT-CB-01

¥7,800(税抜)販売終了品

【2017年12月】 保守・販売終了のご案内

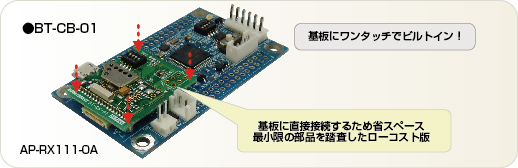

BT-CB-01は、Bluetooth Low Energy(シングルモード)に対応したBluetoothアダプタです。

技術基準適合認証取得済みで、安価に面倒な手続きなしで組込み機器にBluetooth機能を追加できます。

特長

仕様

Bluetoothデバイス cB-OLS425i-04(Connect Blue)
Bluetooth規格 Bluetooth Low Energy(シングルモード)
周波数帯 2.4GHz
プロトコル GAP/GATT
対応デバイス Bluetooth Low Energyに対応したiOS / Androidデバイス
シリアルインタフェース 調歩同期式シリアルインタフェース
ボーレート
1200/2400/4800/9600/19200/38400/57600/(115200※1)bps
データ長
8ビット(固定)
ストップビット
1または2bit
パリティ
なし(固定)
フロー制御
あり または なし
取得認証 工事設計認証(日本)、FCC(米国)、R&TTE(欧州)、IC(カナダ)
コネクタ スタッキングコネクタ 0.5mmピッチ 20pin
電源 DC 2.0 ~ 3.6V(コネクタより供給)
消費電流
ストップモード時
Typ 0.4uA
ストップモード時
Typ 52uA(アドバタイズ間隔1000msの場合)
接続時(平均値)
Typ 8.2mA
接続時(ピーク値)
Typ 18mA
基板寸法 31×25mm(コネクタ、突起物除く)
※1シリアルインタフェースのボーレートは115200bpsに設定することができますが、通信が不安定になる場合があるため非推奨としています。ボーレートは57600bps以下に設定することを推奨しています。

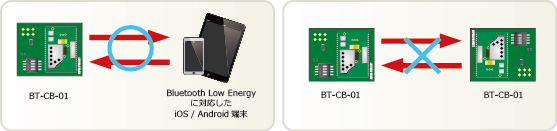

接続例

BT-CB-01は、Bluetooth Low Energyに対応したiOSまたはAndroidデバイスのみと接続可能です。
BT-CB-01同士の通信や、Bluetooth対応機器以外での通信はサポートしていません。

iOS 6.0以降 iPhone4S以降、iPad第3世代以降、iPod touch第5世代以降
Android 4.3以降 Bluetooth Low Energyに対応した端末/動作確認端末 : Nexus7(2013)

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
BT-CB-01 ハードウェアマニュアル 2.0 2016/12/14
AN180 BT-CB-01 サンプルプログラム解説(AP-RX111-0A) 1.0 2013/12/14

製品ご購入後に公開される情報

サンプルプログラム パスワード バージョン 更新日
BT-CB-01 サンプルプログラム(AP-RX111-0A用) vpn_key 1.0 2013/12/24
iOSアプリケーションサンプルプログラム vpn_key 2.0 2014/06/16
Androidアプリケーションサンプルプログラム vpn_key 1.0 2013/12/24
Android Source Code ライセンスについて - 1.0 2013/12/24

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合  お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合    お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。

ご購入

販売終了品
