SH7709A 搭載CPUボード
SuperHファミリ アルファボード
専用ダウンローダ付属H-UDIコネクタ装備PC-RS-04対応PC-USB-02対応PC-LAN-01対応PC-HID-01対応PC-SDRW-01対応PC-WiFi-01対応FlashWriterEX対応Visual Monitor Ver.2対応XrossFinder対応xrossfinder Evo対応
AP-SH3-1A \32,000 (税別) 保守品

試作・機器組込用途に最適な、SH7709Aを搭載した高速RISCボードコンピュータです。

外部拡張に必要な信号はすべて外部接続コネクタへ引き出してありますので、 各種試作や小ロット製品への適用など幅広い対応が可能です。



  スタートアップ、タイマ割込等のサンプルプログラム付属
  開発ツールとして XrossFinderVisualMonitorFlashWriter EX を利用できます
  オールインワンパッケージの StarterKit もご用意



特 長 仕 様 ダウンロード ご購入

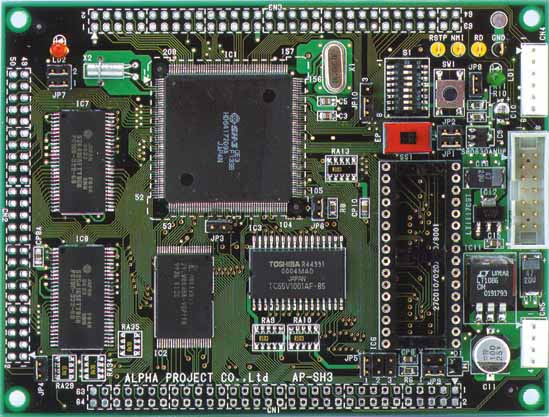

拡大画像


特 長

動作周波数128MHz(16MHz水晶振動子使用)
バス幅32ビット
大容量キャッシュメモリ内蔵 16KB
高速大容量メモリ搭載 SDRAM 16MB
SRAMのバックアップ可能
5V EPROM及びROMデバッガの使用可能
外部拡張コネクタに外部拡張に必要な信号を全て接続(プルアップ済み)
外部にRS232アダプタ(PC-RS-04)を接続すれば、RS232通信が簡単に可能
H-UDIコネクタ装備
小型4層基板を採用
専用ダウンローダ付属


仕 様

CPU SH7709AF133(208P QFP)
クロック 128MHz(16MHz水晶振動子使用)
動作性能 173MIPS
メモリ
FlashROM  1MB (16bit幅)
SDRAM 16MB (32bit幅)
EPROM(未実装) 128K〜1MB (8bit幅)
SRAM 128KB (8bit幅)
キャッシュ 16KB
外部メモリチップセレクト チップセレクト端子6本 PCMCIAインタフェース内蔵
CS0:FlashROM、CS3:SDRAM CS4:SRAM CS5:EPROM
各メモリはマスク可能
CS0とCS5は入れ替え可能(デバッグ時に使用)
メモリバックアップ バックアップ切替対応
外部にバックアップ電池等を接続することによりSRAMバックアップ可能
I/O シリアルインタフェース 3ch
パラレルインタフェース I/O 8ビット×12本(兼用端子含む)
タイマ/カウンタ 32ビットタイマ 3チャンネル
割り込み 割り込みコントローラ内蔵
外部6本(レベル割り込み16本) NMI1本 その他内部周辺割り込み
DMA DMAコントローラ内蔵 4ch
DRAM SDRAM、DRAMコントローラ内蔵
RTC 内蔵クロック、カレンダ機能 32.768kHz水晶接続
リセット リセットSWを搭載 外部からのリセットも可能(オープンコレクタ)
動作モード DIP-SWで変更可能
外部接続
外部拡張※1 64pinコネクタ ×2 (2.54mmピッチ)※未実装
  50pinコネクタ ×1 (2.54mmピッチ)※未実装
シリアルI/F 6pinコネクタ
H-UDI 14pinコネクタ
電源 4pinコネクタ
電源電圧 DC 5V ±10% (内部 I/O:3.3V CPUコア:1.9V)
消費電力 MAX 500mA
基板サイズ 120×90mm 4層基板 (コネクタ、突起物は除く)
付属品 マニュアル、回路図、電源ケーブル、サンプルプログラム、ダウンローダ
※1 外部拡張用コネクタとして「拡張コネクタセット5(別売)」を用意しております。
フラッシュの書込みには「PC-RS-04」または「PC-USB-02A」が必要です。
ボードは無洗浄です。


ダウンロード : 取扱説明書やバージョンアップ情報、製品別FAQをご覧いただけます

製品マニュアル類
ブロック図
  ハードウェアマニュアル 2003.08.28 7版

アプリケーションノート
  AN111 サンプルプログラム解説
AN117 3.3VCPUと5V系デバイスのインタフェース

サンプルプログラム

ファイル サイズ 更新日
sample.lzh 65.5KB 2003.04.10

ダウンローダ

バージョン ファイル サイズ 更新日
2.20 download.lzh 340KB -
