SH7146 搭載CPUボード
SuperHファミリ アルファボード
H-UDIコネクタ装備フラッシュマイコン書込みソフト付属PC-RS-04対応PC-USB-02対応PC-LAN-02対応PC-HID-01対応PC-SDRW-01対応PC-WiFi-01対応FlashWriterEX対応XrossFinder対応XrossFinder Evo対応
AP-SH2F-8A \7,800 (税別)  保守・販売終了品

本製品は2017年2月末日に保守・販売終了の案内がされました。

試作・機器組込用途に最適な、SH7146(SH-2)を搭載したシンプルなRISCボードコンピュータです。

外部拡張に必要な信号はすべて外部接続コネクタへ引き出してありますので、 各種試作や小ロット製品への適用など幅広い対応が可能です。



  スタートアップ、タイマ割込等のサンプルプログラム付属
  開発ツールとして XrossFinderFlashWriter EX を利用できます



特 長 仕 様 ダウンロード ご購入
RoHS対応

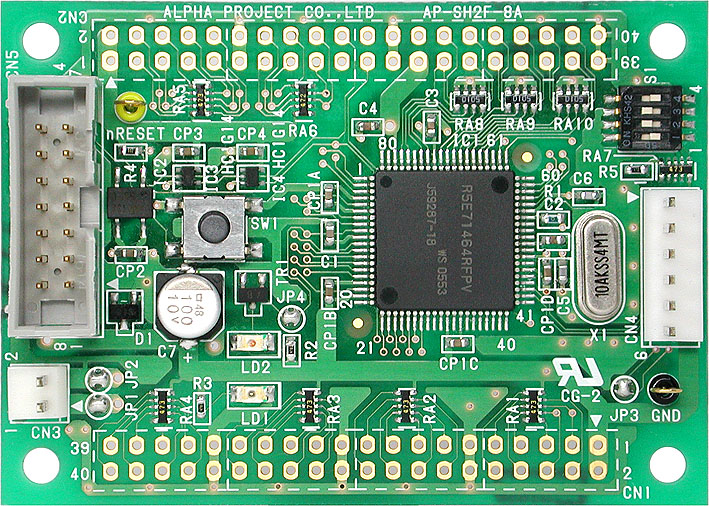

拡大画像


特 長

動作周波数 80.0MHz (10.0MHz水晶使用)
内蔵FlashROM 256KB
内蔵RAM 8KB
小型基板を採用(70mm×50mm)、機器組込に好適
外部拡張コネクタに、外部拡張に必要な信号を全て接続
H-UDIデバッガ対応
SH7146用フラッシュマイコン書込ソフト付属 (FlashWriter EX for SH7146)
サンプルプログラム付属


仕 様

CPU R5F71464AN80 (SH7146F)
クロック 80.0MHz (10.0MHz水晶振動子)
メモリ
内蔵FlashROM  256KB
内蔵RAM 8KB
シリアル
非同期/同期 3ch
1chは通信コネクタに接続
パラレルI/O 57本 (兼用ポート含む)
タイマ/カウンタ
16bitマルチファンクションタイマ 6ch
16bitコンベアマッチタイマ 2ch
ウォッチドッグタイマ
モータマネジメントタイマ
リセット
専用リセットIC、リセットSWを搭載
外部拡張コネクタ(未実装)からのリセットも可能
割り込み
割り込みコントローラ内蔵
外部 5本 (NMI、IRQ3〜IRQ0)
A/Dコンバータ 12ch (分解能10bit)
外部接続
外部拡張※1 40pinコネクタ ×2 (2.54mmピッチ)※未実装
シリアルI/F 6pinコネクタ
H-UDI 14pinコネクタ
電源 2pinコネクタ
電源電圧 5V ±5% (CPU コア 5.0V I/O 5.0V)
基板サイズ 70×50mm 両面基板 (コネクタ、突起物は除く)
付属品 マニュアル、回路図、電源ケーブル、サンプルプログラム、フラッシュマイコン書込ソフト
※1 外部拡張用コネクタとして「拡張コネクタセット4(別売)」を用意しております。
内蔵フラッシュの書込みには、周辺拡張アダプタ(TTLシリアルコンバータ)が必要です。
ボードは無洗浄です。


ダウンロード : 取扱説明書やバージョンアップ情報、製品別FAQをご覧いただけます

製品マニュアル類
  ハードウェアマニュアル 2009.02.18 4版

アプリケーションノート
  AN132 ルネサスSHC 評価版インストールガイド
AN133 GCC インストールガイド
AN136 サンプルプログラム解説

サンプルプログラム

ファイル サイズ 更新日
 製品添付 CD に収録以降バージョンアップはありません

FlashWriter (FlashWriter EX for 7146F)

バージョン ファイル サイズ 更新日
 製品添付 CD に収録以降バージョンアップはありません
