SH7047 搭載CPUボード
SuperHファミリ アルファボード
フラッシュマイコン書込ソフト付属H-UDIコネクタ装備PC-RS-04対応PC-USB-02対応PC-LAN-02対応PC-HID-01対応PC-SDRW-01対応PC-WiFi-01対応FlashWriterEX対応Visual Monitor Ver.2対応XrossFinder対応XrossFinder Evo対応

AP-SH2F-5A

¥15,000 (税別)
RoHS対応

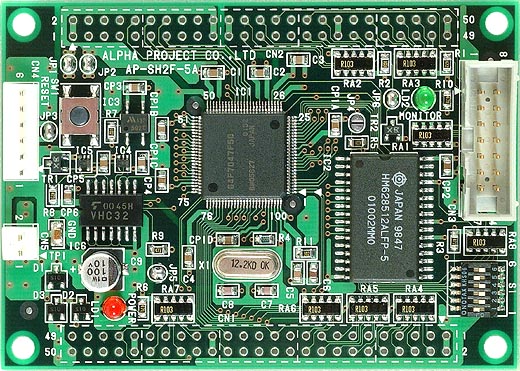

試作・機器組込み用途に最適な、SH7047を搭載したシンプルなRISCボードコンピュータです。

外部拡張に必要な信号はすべて外部接続コネクタへ引き出してありますので、 各種試作や小ロット製品への適用など幅広い対応が可能です。


  スタートアップ、タイマ割込等のサンプルプログラム付属
  開発ツールとして XrossFinderVisualMonitorFlashWriter EX を利用できます。


拡大画像

特長

仕様

CPU SH7047F
クロック 49.152MHz (12.288MHz水晶使用)
メモリ
内蔵FlashROM  256KByte
内蔵RAM 12KByte
SRAM 512KB(2バンク切替)
シリアル
非同期/同期 3ch
1chは通信コネクタに接続
パラレルI/O 69本(兼用端子含む)
タイマ/カウンタ
16bitマルチファンクションタイマ 5ch
16bitコンベアマッチタイマ 2ch
8bitウォッチドッグタイマ
モータマネージメントタイマ
リセット 専用リセットIC、リセットSWを搭載
外部拡張コネクタ(未実装)からのリセットも可能
割り込み 割り込みコントローラ内蔵
外部 5本(NMI、IRQ3〜IRQ0)
A/Dコンバータ 16ch(分解能10bit)
外部接続
外部拡張※1 50pinコネクタ ×2 (2.54mmピッチ)※未実装
シリアルI/F 6pinコネクタ
H-UDI 14pinコネクタ
電源 2pinコネクタ
電源 DC 5V ±5% (CPU コア 5.0V I/O 5.0V)
基板サイズ 85×60mm 4層基板 (コネクタ、突起物は除く)
付属品 マニュアル、サンプルプログラム、フラッシュ書込ソフト、電源ハーネス
※1 外部拡張用コネクタとして「拡張コネクタセット2(別売)」を用意しております。
内蔵フラッシュの書込みには、周辺拡張アダプタ(TTLシリアルコンバータ)が必要です。

ダウンロード

マニュアル・ドキュメント バージョン 更新日
AP-SH2F-5A ハードウェアマニュアル 6.0 2012/05/23
ブロック図 1.0 2003/04/12
AN124 AP-SH2F-5A(SH7047 CPU BOARD) サンプルプログラム解説 1.0 2007/07/30
AN132 ルネサスSHC評価版インストールガイド 4.0 2011/06/24
AN133 GCCインストールガイド 2.0 2007/05/08
AN141 ボード付属FlashWriterEXを使った内蔵FlashROMへの書き込み方法 1.0 2007/07/30
リセットIC変更のお知らせ 1.0 2012/05/23

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
AP-SH2F-5A 回路図 2.0 2012/01/16
サンプルプログラム パスワード バージョン 更新日
AP-SH2F-5A サンプルプログラム 1.0 2008/12/16
開発環境 パスワード バージョン 更新日
FlashWriterEX for SH7047F のインストール 3.04 2013/07/12
