SH7263搭載CPUボード

AP-SH2A-1A

¥26,000

(税込 ¥28,600)販売終了品

RoHS対応

【2022年06月30日】 「SuperH CPUボード」一部製品の生産終了と最終取り纏めのお知らせ

    • SH-2A

      200MHz
    • 内蔵RAM
      64KB
    • RAM
      32MB
    • ROM
      16MB
    • Ethernet
    • Wi-Fi
    • Bluetooth
    • USB
    • SD
    • LCD
    • CAMERA
    • CAN

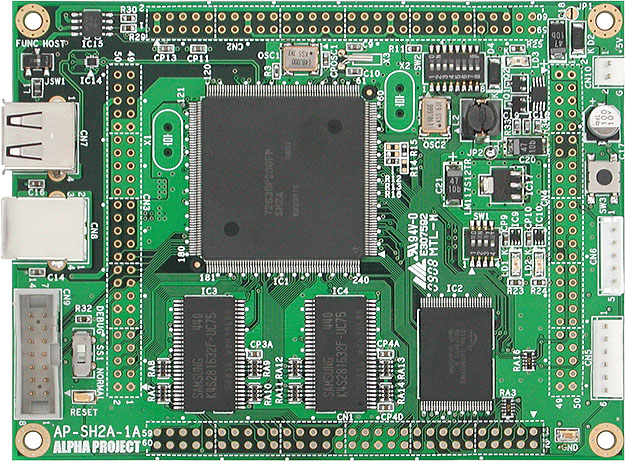

試作・機器組込み用途に最適な、SH-2A(SH7263)を搭載した高性能RISC CPUボードです。

外部拡張に必要な信号はすべて外部接続コネクタへ引き出してありますので、各種試作や小ロット製品への適用など幅広い対応が可能です。

開発ツール XrossFinderFlashWriter EX 対応

「技術コラム」を公開しています。

拡大画像

特長

ソリューション

ミドルウェア

株式会社東光高岳

組込みコントローラ用USBホストドライバ「MatrixQuestUSB」
MatrixQuestUSBシリーズはUSBホスト用、ファンクション用、マスストレージ専用など豊富なラインナップをそろえた組込み向けUSBプロトコルスタックです。

仕様

CPU SH7263 R5S72630P200FP(240pin QFP)
クロック
システムクロック
16.666MHz 水晶発振器
CPUクロック
最大200MHz
バスクロック
最大66.666MHz
周辺クロック
最大33.333MHz
RTCクロック
32.768kHz 水晶振動子
USBクロック
48.000MHz 水晶発振器
メモリ
内蔵RAM
16/64KByte
FlashROM
16MByte
SDRAM
32MByte
シリアル I/F
クロック同期/調歩同期式
4ch
USB I/F CPU内蔵USB2.0 Host/Functionモジュール
Host(HI-Speed対応)
1ポート
Function(HI-Speed対応)
1ポート
Host、Functionは排他使用
CAN I/F
コントローラエリアネットワーク
2ch
1chはCAN I/Fコネクタに接続
パラレルI/O 99本(兼用端子を含む 入出力:82本、入力:16本、出力:1本)
タイマ
16bitタイマユニット
5ch
割り込み 割り込みコントローラ内蔵
外部
17本(NMI、IRQ7~IRQ0、PINT7~PINT0)
A/Dコンバータ 分解能10bit 8ch
D/Aコンバータ 分解能8bit 2ch
リセット リセットIC、リセットSW搭載
外部拡張コネクタ(未実装)からのリセットも可能
外部接続 60pinコネクタ×2(2.54mmピッチ)※未実装
50pinコネクタ×2(2.54mmピッチ)※未実装
H-UDI 14pinコネクタ
電源 DC5V / 3.3V ±5%(CPUコア:1.2V、I/O:3.3V)
消費電流 Max 約750mA(USB未使用時)
Typ 約180mA(USB未使用、弊社サンプルプログラム動作時)
動作環境 0~60℃(結露なし)
基板寸法 120×90mm(コネクタ、突起物除く)
付属品 電源ハーネス(2pin)
  • ※1外部拡張用コネクタとして「拡張コネクタセット9」(別売)をご用意しております。

オプション

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
AP-SH2A-1A ハードウェアマニュアル 3.0 2021/02/05
AN132 ルネサスSHC評価版インストールガイド 5.1 2023/10/02
AN150 AP-SH2A-1A(SH7263 CPU BOARD) サンプルプログラム解説 6.0 2021/02/05
AN178 USB仮想シリアルドライバ インストールガイド 3.1 2023/10/02
技術コラム バージョン 更新日
vol.10『SuperHファミリからのマイグレーションガイド』 - 2023/02/15

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
AP-SH2A-1A 回路図 vpn_key 1.0 2008/05/27
サンプルプログラム パスワード バージョン 更新日
AP-SH2A-1A サンプルプログラム vpn_key 1.2 2013/06/27
コンパイラ パスワード バージョン 更新日
ルネサスSHC評価版(ルネサス エレクトロニクス社Webページ) - - -

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。
