販売終了品・保守品

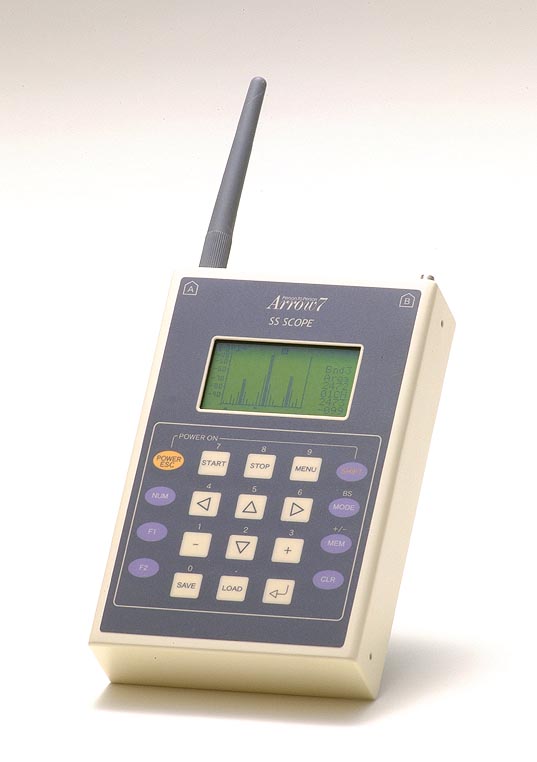

2.4GHz帯無線環境チェッカーSSスコープ
ARN-7000
販売終了品SSスコープは、双葉電子工業㈱製の2.4GHz帯の通信モデムを応用した携帯型の通信チェッカーです。
簡易スペクトラムアナライザ機能は2.4GHz帯の電波環境をわかり易いグラフで表示し、無線の競合などを容易にチェックできます。また、2台で通信テストを行うことも可能です。
SSスコープは無線機器導入時のトラブル回避、無線通信障害の解析時に、2.4GHz帯の無線システム構築を強力にサポートします。
特長
簡易スペクトラムアナライザ機能
2.4GHz帯域の無線環境を測定できます。無線機器導入の前などに、競合する無線システムやノイズ源がないかチェックし、トラブルを未然に防ぎます。
- 全域スキャン：2402.0～2495.0MHz間を1MHz単位94chに分割し、各chの電波強度を測定します。（図1）
- Band別スキャン:全域を4バンドに分割し、各バンド24chの電波強度を測定します。（図2）
- 指定chスキャン:指定chの電波強度を時系列に表示します。（図3）
- メモリー機能:データを保存/出力することができます。
図1：全域スキャン
全94ch
図2：バンド別スキャン
各バンド24ch
図3：指定チャンネルスキャン
時系列で表示 →
通信テスト機能（二台使用）
双葉電子工業株式会社製FRH-SD06Tとしての通信テストができます。通信距離や確度は現場やアンテナにより大きく変化します。あらかじめ通信テストを行うことにより最適なシステム構築が行えます。FRH-SD03T/SD07Tの導入時にも参考になります。
チャンネル/通信伝文長/トライ回数を指定の上テストを行います。（図4）
トライ後、成功回数/確率、最高/最低/平均の電波強度を表示します。
表示内容
- トライ回数/全回数
- 成功数/成功確率
- 現在の電波強度/平均強度
- 最高強度/最低強度
- 電波強度のグラフ
通信モニター機能
双葉電子工業株社製FRH-SD**Tシリーズの通信を傍受し、表示することができます。
カスタマイズ（個別相談）
お客様のご要望にお答えします。
- プログラムダウンロード機能
- 特定システムチェック機能
- 個別システム設定機能
- その他個別システム用にカスタマイズ可能
仕様
| 電源 | 単三電池4本またはACアダプタ |
|---|---|
| 消費電流 | 300mA以下 20mA（待機時） |
| 動作時間 | アルカリ電池にて約30時間（20分待機10分測定） |
| インタフェース | RS-232×1 |
| 無線仕様 | ・2.4GHz帯SS無線 ・STD-33とSTD-66の両周波数帯域に対応 ・94chの測定可能 |
| 通信距離 | 屋外300ｍ屋内60ｍ（環境による） |
| 使用温度範囲 | 0～50℃（結露なし） |
| 外形寸法（mm） | 160（W）× 105（D）× 33（H） |
| 重量 | 390g（電池除く） |
ご購入
販売終了品
