RX111 搭載CPUボード
RXファミリ アルファボード
JTAGコネクタ装備PC-RS-04対応PC-USB-xx対応PC-LAN-xx対応PC-SDRW-01対応PC-CAN-02対応PC-WiFi-01対応WM-RPシリーズ対応Bluetoothアダプタ対応Bluetoothモジュール対応RoHS対応
AP-RX111-0A \8,400 (税別)

試作・機器組込用途に最適な、RX111(ルネサス エレクトロニクス社製)を搭載した高性能・低消費電力 CPUボードです。

超低消費電力・電池動作が可能でセンサ、探知機、スマートメータ、携帯機器など電池で長期駆動させる機器に最適です。

外部拡張に必要な信号は外部接続コネクタへ引き出してありますので、 各種試作や小ロット製品への適用など幅広い対応が可能です。




サンプルプログラムを公開
スタートアップ、タイマ、シリアル通信
開発ツールとしてE1エミュレータを利用できます。



特 長 仕 様 ダウンロード ご購入

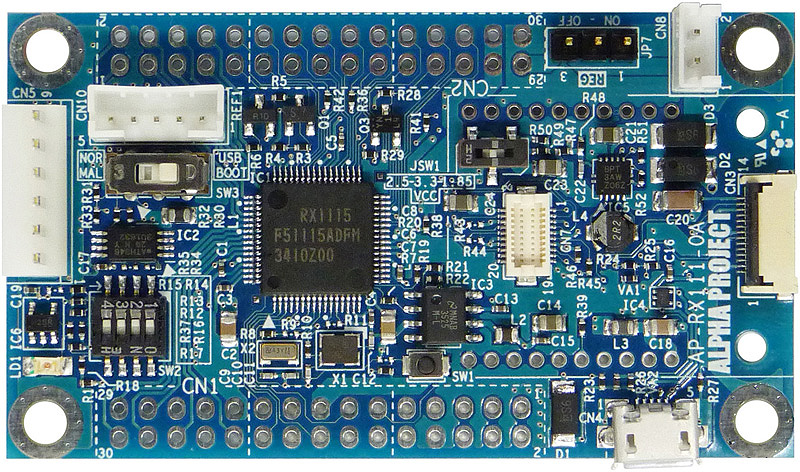

拡大画像

TOPICS
本製品を使用したセミナーを開催します。
〜スマホ連携が予想以上に簡単!〜 RX111とRL78/G1Dモジュールによるスマホ連携体験コース

特 長

動作周波数 最大32MHz (16MHz水晶振動子)
超低消費電力
付属のバッテリーボードを利用して5年以上の動作が可能※1
内蔵FlashROM  128KByte、内蔵RAM  16KByte 搭載
USBインタフェース搭載
シリアルI/Fコネクタを装備、各種インタフェースコンバータを接続すれば、簡単にPCとの通信が可能
SPI /シリアル I/F装備 WM-RPシリーズ / BT-CB-01接続可能
 無線LANモジュール[WM-RPシリーズ]を接続することで、無線LAN機能を追加できます。
 Bluetoothモジュール[BT-CB-01]を接続することで、Bluetooth機能を追加できます。
XBee I/Fを装備

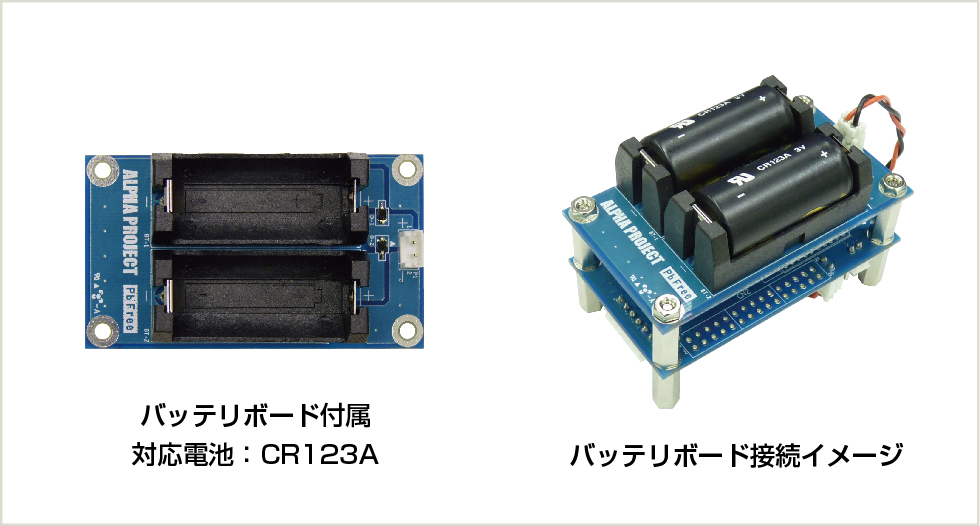

バッテリーボード付属※2
オンチップエミュレータ用コネクタ装備
外部接続用コネクタへ拡張に必要な信号線を引き出してありますので、I/O等の接続が容易です。
回路図をすべて公開、教育用や研修用にも好適
サンプルプログラムを公開

※1 10分に一度起動してBluetooth通信を行った場合
※2 電池および固定用スペーサーは付属しておりません。





仕 様

CPU R5F1115ADFM(LFQFP 64pin)
クロック
メインクロック 16MHz  水晶振動子
  システムクロック(ICLK) 最大32MHz
  周辺モジュールクロック(PCLKB、PCLKD) 最大32MHz
  RTCクロック(RTCSCLK) 最大32.768KHz
メモリ
FlashROM CPU内蔵 128KByte
E2データフラッシュ CPU内蔵 8KByte
RAM CPU内蔵 16KByte
EEPROM   128KByte
タイマ
マルチファンクションタイマパルスユニット2 16bit 6ch
コンペアマッチタイマ 16bit 2ch
独立ウォッチドッグタイマ 14bit 1ch
USB I/F CPU内蔵USB2.0 Host/Functionモジュール  USB OTG(Full-Speed対応)    1ch
シリアルI/F 調歩同期式/クロック同期式/スマートカードインタフェース 3ch
基板上で1chをシリアルI/Fコネクタに接続
A/D変換器 分解能 12bit 14ch
D/A変換器 分解能 8bit  2ch
割り込み 割り込みコントローラ内蔵 外部割り込み9本(NMI、IRQ0〜IRQ7端子)
I/Oポート 48本(兼用端子を含む 入出力46本 入力 2本)
リセット リセットIC、リセットSW搭載
外部拡張コネクタ(未実装)からのリセットも可能
LED モニタLED 1個(I/Oポートに接続)  電源LED 1個
外部接続
外部拡張1 30pinコネクタ ×2 未実装 2.54mmピッチ
シリアルI/F 6pinコネクタ
USB I/F USB microABコネクタ
SPI/シリアル I/F 20pinコネクタ (無線LAN/Bluetoothモジュール)
XBee I/F 20pinコネクタ (ZigBeeモジュール)
JTAG 14pinコネクタ ※2
電源コネクタ 2pinコネクタ
電源電圧
レギュレータ使用時 DC2.7〜5.5V±5% (CPUコア、I/O電圧 1.85、2.5、3.3V)
レギュレータ未使用時 DC2.7〜3.6V (CPUコア、I/O電圧 2.7〜3.6V)
VCC供給時 DC1.8〜3.6V (CPUコア、I/O電圧 1.8〜3.6V)
消費電流※3
Typ 約 5.3mA (レギュレータ未使用、3.3V供給、高速動作モード時)
Typ 約 57uA (レギュレータ未使用、3.3V供給、スリープモード時)
Max 約 20mA
使用条件 温度 -10〜70℃ (結露なし)
基板サイズ 70×40mm 両面基板 (コネクタ、突起物は除く)
付属品 バッテリーボード、 電源ケーブル、 バッテリボード接続用電源ケーブル
外部拡張用コネクタとして「拡張コネクタセット12(別売)」を用意しております。
本ボードは14pin FPCコネクタです。 14pinMILコネクタに変換する場合は「JTAG-CNV-02(別売)」が必要です。
弊社サンプルプログラムを動作させた場合の消費電流です。
   詳細はハードウェアマニュアル「4.6 消費電流」を参照してください。
 ・ シリアルでのフラッシュの書込みには、周辺拡張アダプタ(TTLシリアルコンバータ)が必要です
 ・ ボードは無洗浄です


ダウンロード : 取扱説明書やバージョンアップ情報、製品別FAQをご覧いただけます

製品マニュアル類
  ハードウェアマニュアル  2017.5.9 4版

アプリケーションノート
  AN1534 AP-RX111-0A(RX111 CPU BOARD)BT-RL-01を接続する際の注意事項  2017.5.9 1版
  AN1521 AP-RX111-0A(RX111 CPU BOARD)サンプルプログラム解説  2013.12.20 1版
  AN178 USB 仮想シリアルドライバ インストールガイド  2015.12.15 1版

サンプルプログラム・回路図
  ダウンロードページ

Q&A
  CPUボード全般
  AP-RX111-0A (準備中)
