CMOSカメラモジュール

VS-CAM-01

¥8,800 (税別)
RoHS対応

VS-CAM-01 は、最大画素数VGA(640×480)、YUV422 の出力フォーマットに対応したCMOS カメラモジュールです。

複雑な設定が不要で、容易にカメラ入力機能を実現することができます。画像監視機器、画像処理機器など、様々な用途でお使いいただけます。

本製品と弊社アルファボードシリーズに接続する場合には、付属のFFCケーブルをCPUボードのカメラインタフェースコネクタに接続するだけでご利用いただけます。

対応ボード : アプリケーションノート(AN5201)よりご確認ください。

CPUボードとの接続ケーブルが付属しています。

裏面画像

特長

仕様

ハードウェア仕様

カメラ画素数 最大 640×480 pixel
レンズ 1/5 インチレンズ
単焦点
IR カット
水平画角 50度
垂直画角 39度
F値 2.0
出力データフォーマット YUV422
制御I/F I2C インタフェース
カメラI/F データ幅 8bit デジタル出力
動作電圧 3.3V±5%(ホストインタフェースコネクタより供給)
消費電流 接続時 typ 70mA
使用環境条件 温度 -10〜65℃(結露なし)
寸法 30×30mm(突起物を除く)
付属品 FFCケーブル

接続例

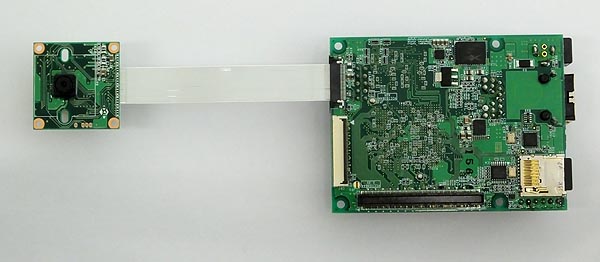

VS-CAM-01接続例

製品付属のFFCケーブルにて対象ボードと接続します。写真はSA-Cy500Sとの接続例です。

ダウンロード

マニュアル・ドキュメント バージョン 更新日
VS-CAM-01 ハードウェアマニュアル 3.0 2018/02/01
AN1528 LCD-KIT+VS-CAM-01 サンプルプログラム解説(RX64M) 1.0 2015/09/29
AN5201 VS-CAM-01 ファームウェアバージョンと対応ボードについて 2.0 2018/04/24

製品ご購入後に公開される情報

サンプルプログラム パスワード バージョン 更新日
VS-CAM-01 サンプルプログラム(RX64M) 1.0 2015/09/29

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザ登録を行っていない場合  お手数ですが、必ず【ユーザ登録】を行った後、下記メールフォームよりご連絡ください。

ユーザ登録がお済みの場合    お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
