PC/104準拠 SH-2 CPUボード

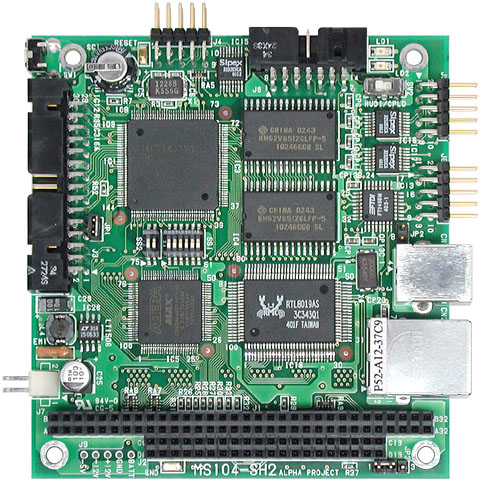

MS104-SH2

¥39,800 (税別)
TOPPERSPC/104RS-232Cドライバ搭載H-UDIコネクタ装備FlashWriterEX対応XrossFinder対応XrossFinder対応RoHS対応

MS104-SH2は、RENESAS SuperH SH7145Fを搭載したCPUボードです。標準OSとしてμITRON4.0準拠のTOPPERSカーネルを採用しているため、リアルタイム性の高いシステムを容易に構築することができます。

また、PC/104標準バスに準拠しているため、各社の市販PC/104ボードを利用できるなど、優れた拡張性を実現しました。

組込みOSのソリューションとして、高度な組込みアプリケーションの構築など、さまざまな用途にご使用いただけます。

■ 開発環境とのバンドルパッケージ
「MS104-SH2」とTOPPERS開発環境「RTOS-KIT-A01」をセットにした「MS104-SH2 + RTOS-KIT-A01 バンドルパッケージ」をご用意しております。ボードご購入後すぐに取りかかりたい方や、開発のための環境がわからない方におすすめです。価格もお求めやすくなっています。

MS104-SH2 + RTOS-KIT-A01 バンドルパッケージ
¥56,800 (税別)
保守品

特長

ソフトウェア

ハードウェア

仕様

CPU SH7145F
クロック 49.152MHz (12.288MHz 水晶振動子)
メモリ
FlashROM  2MByte(16bit)  S29AL016D90TFI020
SRAM  1MByte(16bit)  R1LV0408CSP-5SC ×2
周辺ロジック CPLD EPM7128AETC100-10
LAN 10BASE-T 1ポート RTL8019AS
USB USB1.1 Bulk Transfer Mode FT245BM
カレンダタイマ 専用IC(電気二重層コンデンサにてバックアップ) RS5C316A
シリアルI/F EIA-232ドライバ搭載 3ポート 最大 768.0Kbps
パラレルI/O
I/Oポート  16本
A/Dポート  10bit×8(入力ポート兼用)
拡張バス PC/104バス配列準拠(一部非サポート)
H-UDI/JTAG H-UDIコネクタ(14pin)
基板サイズ 95.9×90.2mm (コネクタ、突起物を除く)
電源 DC5V ±5%(オプション DC -5V / +12V / -12V)、回路電圧 DC3.3V
付属品 PC/104コネクタ 64pin・40pin 各1個(未実装)、スペーサー 4本、電源ハーネス 1本、D-Sub 9pin変換ケーブル 3本
サンプルプログラムには、TOPPERSカーネルおよび各種デバイスドライバのソースファイルは付属しておりません。
サンプルプログラムの変更が必要な方は別途「TOPPERS開発キット RTOS-KIT-A01」をお求めください。
本シリーズに含まれるTOPPERS関連ソフトウェアは全て無保証、サポート対象外です。あらかじめご了承ください。

ダウンロード

マニュアル・ドキュメント バージョン 更新日
MS104-SH2 ハードウェアマニュアル(ダイジェスト版) 5.0 2008/08/20
MS104-SH2 ソフトウェアマニュアル(ダイジェスト版) 5.0 2008/08/20
AN502 MS104-VGA/LCDボードの使い方 1.2 2012/03/01
AN503 MS104-USB H/Sボードの使い方 1.2 2012/03/01
AN505 CPLDの書き込み方法 1.0 2006/09/29
AN506 MS104-FPGA/CVボードの使い方 1.2 2012/03/01
ER502 USBドライバ(仮想COMポートドライバ)の不具合について 1.1 2012/03/01
16Mbitフラッシュメモリ変更のお知らせ 1.0 2010/06/10
LANコネクタ変更のお知らせ 1.0 2012/03/01

製品ご購入後に公開される情報

マニュアル・ドキュメント パスワード バージョン 更新日
MS104-SH2 ハードウェアマニュアル 6.0 2012/03/01
MS104-SH2 ソフトウェアマニュアル 5.3 2012/03/01
データシート パスワード バージョン 更新日
PC/104 Specification 2.4 -
回路図 パスワード バージョン 更新日
MS104-SH2 回路図 1.5 2012/03/01
CPLD HDLプログラム パスワード バージョン 更新日
CPLD HDL コード 1.1 2006/09/28
USBドライバ パスワード バージョン 更新日
MS104-SH2専用USBドライバ 4.0 2013/08/02
モジュール パスワード バージョン 更新日
BootLoader(バイナリーファイル) 1.0 2004/11/30
サンプルプログラム(Sレコードファイル) 1.1 2008/08/20
VGAサンプルプログラム1(Sレコードファイル) 1.1 2008/08/20
VGAサンプルプログラム2(Sレコードファイル) 1.1 2008/08/20
USBサンプルプログラム(Sレコードファイル) 1.1 2008/08/20
FPGAサンプルプログラム(Sレコードファイル) 1.0 2009/07/22
ダウンローダ パスワード バージョン 更新日
DownLoader for MS104-SH2インストールファイル 1.01 2006/05/24
ソース パスワード バージョン 更新日
MS104-SH2 サンプルプログラムソースファイル 1.1 2008/08/20
VGAサンプルプログラム1ソースファイル 1.1 2008/08/20
VGAサンプルプログラム2ソースファイル 1.1 2008/08/20
USBサンプルプログラムソースファイル 1.1 2008/08/20
FPGAサンプルプログラムソースファイル 1.0 2009/07/22
ライセンス パスワード バージョン 更新日
GPL(GNU General Public License) - - -
LGPL(GNU Lesser General Public License) - - -
TOPPERSライセンス - - -
TOPPERS教育コンテンツライセンス - - -
free software licenses - - -
BSD License - - -

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザ登録を行っていない場合  お手数ですが、必ず【ユーザ登録】を行った後、下記メールフォームよりご連絡ください。

ユーザ登録がお済みの場合    お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
