HOME >製品情報 >プロトコルコンバータ >EZL-80C
ezTCP/Wireless LAN:シリアルインタフェース⇔無線LANコンバータ
EZL-80C 【CFタイプ無線LANカード付属】 \12,800 (税別) 販売終了

EZL-80Cは、マイコンや既存の機器のシリアルポートを無線LANに変換するインテリジェントプロトコルコンバータです。

付属のソフトウェアで簡単に設定できますので、ネットワークアプリケーションの開発コストと開発期間を最小限に抑えることができます。


初めてのお客様は EZL-90 をご購入ください。
(無線LANの設定に必要です。詳しくはマニュアルをご覧ください。)

仮想COMポートソフトウェア「TCP-VSP for ezTCP」添付

■量産品への組み込みをご検討のお客様へ■
数百台〜数万台単位での提供が可能です。
お客様の仕様に合わせたカスタマイズ品の提供も可能ですので、お気軽にお問い合わせ下さい。



特 長 仕 様 ダウンロード ご購入
EZL-80C
拡大画像



特 長

超小型(60×49.5mm)、機器組込用途に最適
仮想COMポートソフトウェア 「TCP-VSP for ezTCP」(無償)を使用して、通常のCOMポートとして通信が可能です。


仕 様

無線LANインタフェース CompactFlashスロット (IEEE 802.11b WiFi)
インフラストラクチャモード / アドホックモード
シリアルインタフェース 1200bps〜115.2Kbps LVTTLレベル 1ポート
16pin(2.54mmピッチ)×1列

信号詳細 : UART/TTL(最大115.2Kbps、全二重)、RTS/CTS
対応プロトコル TCP/IP、UDP、ICMP、ARP、DHCP、WEP
電源 DC3.3V ±0.3V
消費電流 typ 10mA (無線LANカード含まず)
使用温度 0〜70℃ 結露なし
付属品 CF無線LANカード
コンフィグレータソフト、ターミナルソフト、マニュアル、
コネクタ(16pinヘッダピン/レセプタクル)
寸法 60×49.5×7.6mm (重量 約16g *無線LANカード含まず)
評価キット
(EZL-80C+評価ボード)
EZL-90(無線LANカード、ACアダプタ付属) \19,800 (税別)

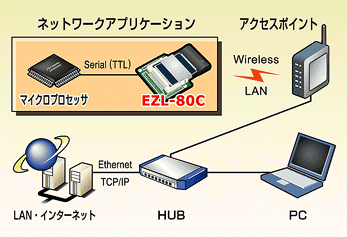

使用例

使用例 評価キット
EZL-80C使用例 EZL-80C評価ボード
EZL-90 \19,800 (税別)販売終了
EZL-80C+評価ボード+無線LANカード、ACアダプタ付属
新規ご採用につきましては後継機の
  CSW-H85K をご検討ください


動作確認済み無線LANカード

メーカ名 製品型番 使用チップ
Gemtek WL-672 PRISM3.0
Ambicom WL1100C-CF * PRISM2.5
I・O DATA WN-B11/CFL PRISM2.5
BUFFALO WLI2-CF-S11 PRISM2.5
corega CG-WLCFL11 PRISM3.0
PLANEX COMMUNICATIONS GW-CF11H PRISM2.5

* 弊社取り扱い品

WL-672 仕様
サポート規格 IEEE 802.11b、Wi-Fi compliant
使用周波数帯域 2.400〜2.4835GHz ISM Band
チャンネル数 13チャンネル
通信距離 100〜300m(屋外)、35〜50m(屋内)
消費電流 250mA(typ) 320mA(max)
取得認証 MRA(201NY05215029)、FCCクラスB、CEマーク

* 詳しい製品仕様につきましては、サポートページの製品仕様をご覧ください


ダウンロード : 取扱説明書やバージョンアップ情報、製品別FAQをご覧いただけます

製品マニュアル類
EZL-80C 取扱説明書 3版
EZL-90 取扱説明書 2版
CF無線LAN CARD WL-672 製品仕様書 1版

チュートリアル
  AN413 EZL無線タイプチュートリアル 3版

アプリケーションノート


バージョンアップ情報

  該当製品 バージョン 説明 データ サイズ 更新日
EZL-80Cファームウェア EZL-80C 1.4e history.txt avrw14e.zip 54.5KB 2006.05.12

EZLユーティリティ
  設定ツール・ライブラリ
  通信ソフト
  ファーム書換ツール
  TCP-VSP for ezTCP
  Socket通信サンプルプログラム

Q&A
  EZLシリーズ全般


この製品を購入する : FAXでのお見積依頼・ご注文、オンラインショッピングはこちら

販売終了


● ezTCPシリーズは、Sollae Systems社の製品です。 SOLLAE SYSTEMS CO.,LTD.
● (株)アルファプロジェクトは、Sollae Systems社の日本国内総販売代理店です。
