ezTCP/Wireless LAN:シリアルインタフェース⇔無線LANコンバータ
CSW-H85K \17,800 (税別)
RoHS対応

CSW-H85Kは、マイコンや既存の機器のシリアルポートを無線LANに変換するインテリジェントプロトコルコンバータです。

CSW-H85Kには無線LAN通信とイーサネット通信に必要な機能が搭載されていますので、シリアル機器のシリアルインタフェースにCSW-H85Kを接続することで、シリアル機器を無線LANに対応させることができます。

  IEEE802.11b/g 対応
  技術適合証明取得済み
  D-SUB 9pinクロスケーブルが付属しています。

仮想COMポートソフトウェア「TCP-VSP for ezTCP」付属

デモ機貸出しのご案内
ご購入をご検討のお客様にデモ機の貸出しを受付けております。
貸出期間は2週間です。ご希望のお客様は、E-mailにてご連絡ください。
(必ずご希望の製品名「CSW-H85K」を明記ください)

E-mail:sales@apnet.co.jp



特 長 仕 様 ダウンロード ご購入

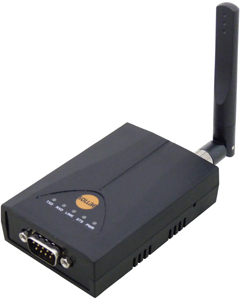

CSW-H85K画像
拡大画像

製品無料貸出


特 長

IEEE 802.11b/g 無線LANに対応
技術適合証明取得済み
アクセスポイントとして動作! スマートフォンや無線LAN搭載PCと直接インフラストラクチャー接続が可能
IPv4とIPv6の両プロトコルスタックを搭載
多彩なセキュリティオプション
SMAコネクタを使用した外部アンテナ方式を採用
RS-232/RS-422/RS-485の各シリアルインタフェース規格に対応
イーサネット通信プロトコルスタック内蔵
仮想COMポートソフトウェア 「TCP-VSP for ezTCP」(無償)を使用して、通常のCOMポートとして通信が可能
レイアウトフリーな小型・軽量筐体


仕 様

無線LANインタフェース IEEE 802.11b/g 2dBi外部アンテナ(SMAコネクタ)
シリアルインタフェース
対応規格 RS-232/RS-422/RS-485 1ポート
同期方式 調歩同期式
通信速度 300/600/1200/2400/4800/9600/14.4K/19.2K/38.4K/57.6K/
    115.2K/230.4K bps
データ長 5,6,7,8 ビット
パリティ NONE,EVEN,ODD,MARK,SPACE
スタートビット 1 ビット
ストップビット 1,2 ビット
フロー制御 NONE,RTS/CTS *フロー制御はRS-232規格時のみ
対応プロトコル IPv4/IPv6 dual stack、TCP、UDP、IP、ICMP、ARP、TELNET、DHCP Server(Soft AP only)、DHCP Client、PPPoE Client、DNS lookup、DDNS(Dynamic DNS)、Telnet COM Port Control Option(RFC2217)、WEP、WPA-Personal(WPA-PSK/WPA2-PSK)、WPA-Enterprise(EAP-TLS/TTLS、PEAP)
Ethernet通信モード
TCP Server TCP/IP サーバ通信モード
TCP Client TCP/IP クライアント通信モード
AT Command ATコマンドによるTCPサーバ/クライアント切換えモード
UDP UDP/IP通信モード
無線LAN通信モード
Infrastructure 各無線LAN機器が、ネットワークを統括するアクセスポイントを介して通信し、互いに直接通信しない形態
Ad-Hoc 各無線LAN機器が、互いに直接通信をする形態
Soft AP CSW-H85Kがアクセスポイントとして動作し、Infrastructureを構成する
Ethernet通信同時接続数 1
ファイアウォール機能 IP・MACフィルタリング、パスワード認証
FFTH、ADSL対応※1 NTT フレッツ光、NTT フレッツADSL
電源電圧 DC5.0V ±10%(±0.5V) ACアダプタ
消費電流 Typical 260mA
使用温度 -10℃〜70℃ 結露無し
ケース寸法 92mm×57mm×23mm (重量 約64g アンテナ含まず)
付属品 ACアダプタ(AC100V)
D-Sub 9pinクロスケーブル、コンフィグレータソフト、ターミナルソフト、マニュアル
<FFTH、ADSL対応について>
弊社では、PPPoEの確認に以下の回線とISPを用いて動作確認をしております。
その他の回線業者及びISPをご利用の場合動作しない場合がありますのでご注意ください。
光回線 フレッツ光 ベーシック (NTT西日本)
光モデム  FX型「N」光加入者線終端装置 (NTT西日本)
ISP plala
* CSW-H85KはCHAP認証に対応していないため、フレッツ光プレミアムではご利用いただけません。
また、固定IPアドレスサービスを使用することはできません。


接続構成例

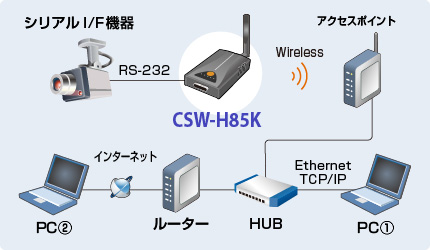

CSW-H85K使用例 インフラストラクチャ

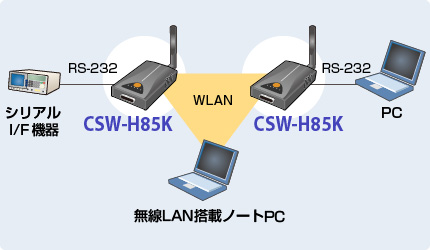

CSW-H85K使用例 アドホック

CSW-H85K使用例 Soft-AP
